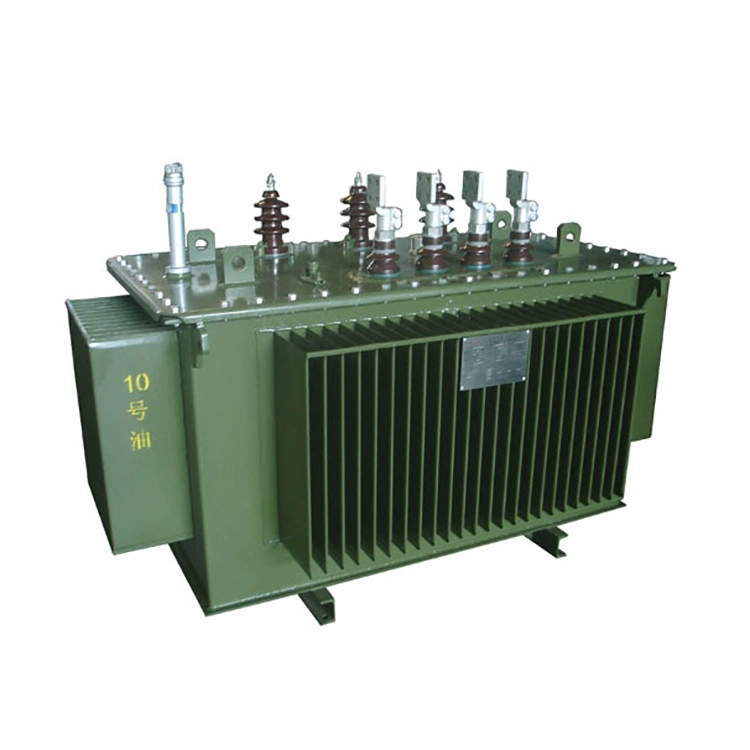

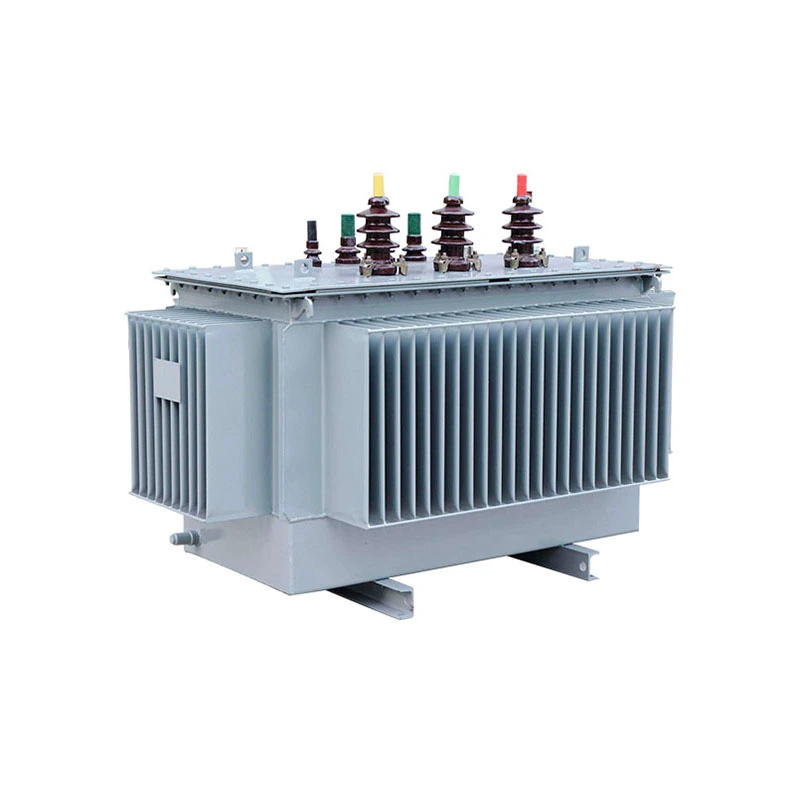

3 фазалы 100 ква мыс аморфты қорытпалы трансформаторды екі түрге бөлуге болады: майға батырылған және құрғақ түр. Майға батырылған трансформатор ONAN салқындату әдісін қолданады. Құрғақ түрдегі тарату трансформаторы жұмыс кезінде пайда болатын жылуды тарату үшін табиғи ауа салқындату немесе мәжбүрлі ауа салқындату әдісін пайдаланады. Адекватты желдету және біркелкі ауа ағыны құрғақ типтегі тарату трансформаторлары үшін қызып кетудің алдын алу және трансформаторлардың жоғары жұмыс тиімділігін сақтау үшін өте маңызды.
Аморфты қорытпа трансформаторының өзегі темір негізіндегі аморфты қорытпа жолақтарынан жасалған. Болат жолақтардың қалыңдығы тек 0,02-ден 0,03 мм-ге дейін. Ол балқытылған болатты жылдам салқындату процесі арқылы өндіріледі. Ішкі атомдар кремний болатының дәндік құрылымынсыз біркелкі аморфты түрде орналасқан. Бұл материалдың негізгі көзінен гистерезис жоғалуын және құйынды ток жоғалуын айтарлықтай азайтады.
Аморфты қорытпа трансформаторының энергияны үнемдейтін дизайнының арқасында бүкіл жүйенің тиімділігі кәдімгі кремний болаттан жасалған тарату трансформаторларынан әлдеқайда асып түседі. Жабдық жыл бойы үзіліссіз үздіксіз жұмыс істеп тұрса да, темір шығынын азайту арқылы пайдалану және техникалық қызмет көрсетуге кететін электр энергиясының шығындарын айтарлықтай азайтады. Бұл шетелдегі инженерлік нысандарда таратылатын жаңа энергия станциялары үшін таңдаулы жабдық.
|
Өнім атауы |
3 фазалы 100 ква аморфты қорытпалы мыс трансформаторы |
|
|
Түр |
Майға батырылған |
Құрғақ түрі |
|
Бағаланған коэффициент |
0,4кВ/10кВ (арнайы 0,4/6,6, 0,4/11) |
0,4кВ/10кВ |
|
Импеданс Ұлыбритания |
4% |
6% |
|
Жүктеменің жоғалуы P₀ |
≈65 Вт |
≈75 Вт |
|
Жүктеменің жоғалуы Pk@75℃ |
≈1080 Вт |
≈1150 Вт |
|
Ағымдағы жүктеме жоқ |
≤0,6% |
≤0,8% |
|
Оқшаулау класы |
А сыныбы |
F сыныбы |
|
Салқындату |
ОНАН |
AN / AF |
|
Қорғау дәрежесі |
IP00/IP54 |
IP20 стандарты, IP30 опциясы |
|
Шу |
≤52дБ |
≤58дБ |
|
Өзек және орау |
Аморфты өзек + толық мыс катушка |
Аморфты өзек + толық мыс эпоксидті құйылған катушка |
Q: When using 3 phase step up 100kva copper amorphous alloy transformer, what are the significant differences in their magnetizing inrush current characteristics compared to traditional silicon steel sheet transformers?
A: Дәстүрлі кремний болат табақ трансформаторларымен салыстырғанда, аморфты қорытпа трансформаторының магниттелетін кіріс тоғының сипаттамалары айтарлықтай айырмашылықтарды көрсетеді: аморфты қорытпаның қанығуының төмен магнит ағынының тығыздығына байланысты, шамамен 1,55 Т, кремний болатының 1,75 Т қаңылтырынан төмен және магниттілігі оның қалдығы шамамен 08,0.7. қоздыру ағыны тогы номиналды токтан 10-15 есеге жетуі мүмкін (ал дәстүрлі кремний болат парақтары үшін бұл 5-8 есе). Бұл арада кіріс токтың ыдырау уақытының тұрақтысы ұзағырақ, ал гармоникалық құрамы, әсіресе екінші гармоника да айтарлықтай артады. Бұл сипаттамалар 3 фазалы 100 ква мыс аморфты қорытпалы трансформаторды қосқышты жабу кезінде терең қанығуға бейім етіп, жоғарырақ және тұрақты соққы токтарын тудырады. Бұл жоғарыдағы автоматты ажыратқыштар мен сақтандырғыштардың өшіп қалу қаупін жоғарылатып қана қоймайды, сонымен қатар соққыға сезімтал аморфты қорытпа өзегіне механикалық кернеудің зақым келтіруі мүмкін.
Сондықтан фазаны таңдауды жабу, қорғаныс параметрлерін реттеу және қанықтыруға қарсы күшті мүмкіндіктері бар КТ таңдау сияқты арнайы дизайн және жұмыс стратегиялары қажет.
