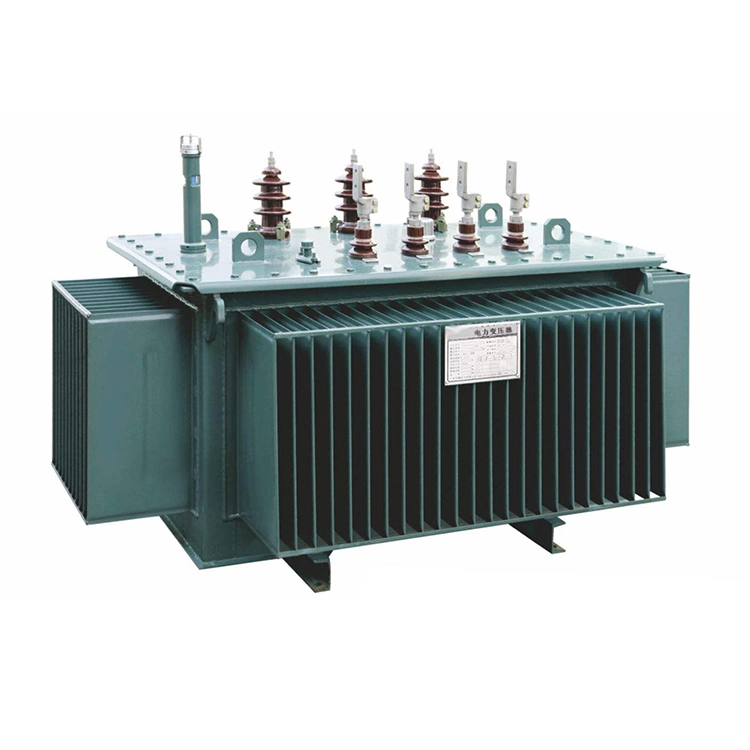

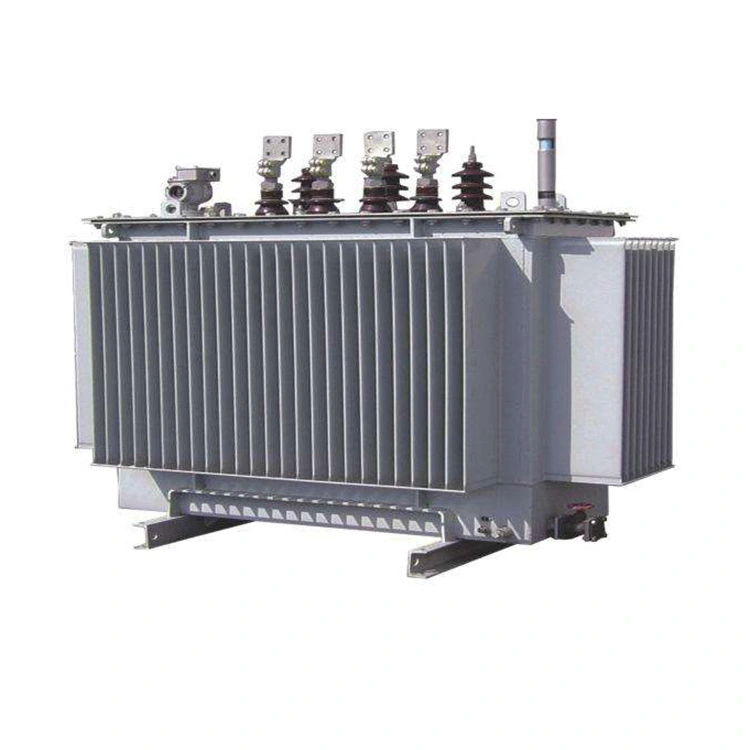

800 ква аморфты қорытпалы майлы трансформатор қуатты үнемдейтін материалдың жаңа түрінен жасалған. Оның негізгі материалы аморфты қорытпадан жасалған, жоғары магниттік өткізгіштігі және өте төмен гистерезис жоғалуы бар, ол жүктемесіз энергия тиімділігін айтарлықтай арттыра алады және GB/T 20052 немесе IEC 60076 стандарттарына сәйкес келеді. Және оның салқындату әдісі майға батырылады.
800 ква аморфты қорытпалы майға батырылған трансформатордың герметикалық құрылымы ылғал 55 температуралық температурасының жоғарылауы температурасының көтерілуімен төзімді құрылымы.
Бұл 800 ква аморфты қорытпалы майға батырылған трансформатордың ең үлкен артықшылығы жүктемесіз жоғалтудың өте төмендігінде. Бұл трансформатор шамамен 300–450 Вт (шамамен 1000–1500 Вт кремний болат парақпен салыстырғанда), бұл дәстүрлі кремний болат табақ трансформаторларынан 60 75 %-ға төмен. Сонымен қатар, оның шуы төмен (≤55 60 дБ", күшті шамадан тыс жүктеме сыйымдылығы, ұзақ қызмет ету мерзімі және әдетте, 25 30 жыл бойына пайдалануға болады. Дегенмен, құны жоғары (кремний болат парақтары бар бірдей спецификациядағы трансформаторларға қарағанда шамамен 20% -дан 40% -ға дейін қымбат).
Сондықтан 800ква аморфты қорытпалы майлы трансформатор энергия тиімділігі жоғары талаптары бар өнеркәсіптік, коммерциялық немесе электр қуатын тарату сценарийлері үшін жарамды.
|
Өнім атауы |
800ква аморфты қорытпалы майлы трансформатор |
|
Номиналды қуат |
800 ква |
|
Жоғары кернеу |
6 6,3 10 10,5 11 кв |
|
H.V. Ауқым түртіңіз |
±2×2,5% |
|
Төмен кернеу |
0,4 кв |
|
Қосылу белгісі |
Dyn11 / YNyn0 |
|
Қысқа тұйықталу кедергісі |
4,5 % |
|
Қозу жоғалтулары |
380 кВт |
|
Орамдағы шығындар |
7500 кВт |
|
Жүктеме тогы жоқ |
0,3 % |
С: Неліктен 800ква аморфты қорытпалы маймен құйылған трансформатордың жүктемесіз шығыны кремний болат парақтардан жасалған сыйымдылығы бірдей трансформаторға қарағанда айтарлықтай төмен?
A: Біріншіден, аморфты қорытпа жолағының қалыңдығы небәрі 20-30 мкм құрайды, бұл кәдімгі кремний болат парақтарының қалыңдығының шамамен оннан бір бөлігі (230-дан 350 мкм). Құйынды токтың жоғалуы қалыңдығының квадратына пропорционалды қатынасқа сәйкес, 800 кВА ядродағы құйынды ток жоғалуы айтарлықтай төмендейді. Сонымен бірге аморфты қорытпаның меншікті кедергісі кремний болат парақтарына қарағанда шамамен 2,5 есе жоғары, магнит ағыны өзгерген кезде қабаттар арасындағы индукциялық айналымдағы ток жоғалтуды одан әрі әлсіретеді.
Екіншіден, гистерезис контуры тар, ал коэрцивтілік төмен. Аморфты қорытпа дән шекарасының ақаулары жоқ аморфты құрылымға ие және магниттік доменнің айналу кедергісі аз. Коэрцивтілік кремний болат парақтарының 1/3-1/5 ғана. Бұл магниттелудің әрбір циклі үшін қажетті энергияны айтарлықтай азайтады және гистерезис жоғалуын айтарлықтай азайтады.
Үшіншіден, жұмыс магнит ағынының тығыздығының конструкциясы салыстырмалы түрде төмен. For 800kva amorphous alloy oil immersed transformer, the rated magnetic flux density is typically set at 1.35 to 1.45T, which is lower than the 1.65 to 1.75T of silicon steel sheets. Темірдің жоғалуы магнит ағынының тығыздығының квадратына немесе одан жоғары қуатқа пропорционал болғандықтан, магнит ағынының тығыздығын тиісті түрде азайту бірлік масса жоғалтуының айтарлықтай төмендеуіне әкелуі мүмкін.
Жоғарыда аталған механизмдерге сүйене отырып, 800ква аморфты қорытпалы майлы трансформатордың жүктемесіз жоғалуы әдетте, S13 немесе S14 маркалы кремний болат парақтары бар бірдей қуаттылықтағы трансформатордың 30%-дан 40%-ға дейін ғана болады. Ол әсіресе жабдық жеңіл жүктемеде немесе күту режимінде болатын қуатты тарату сценарийлері үшін қолайлы.
