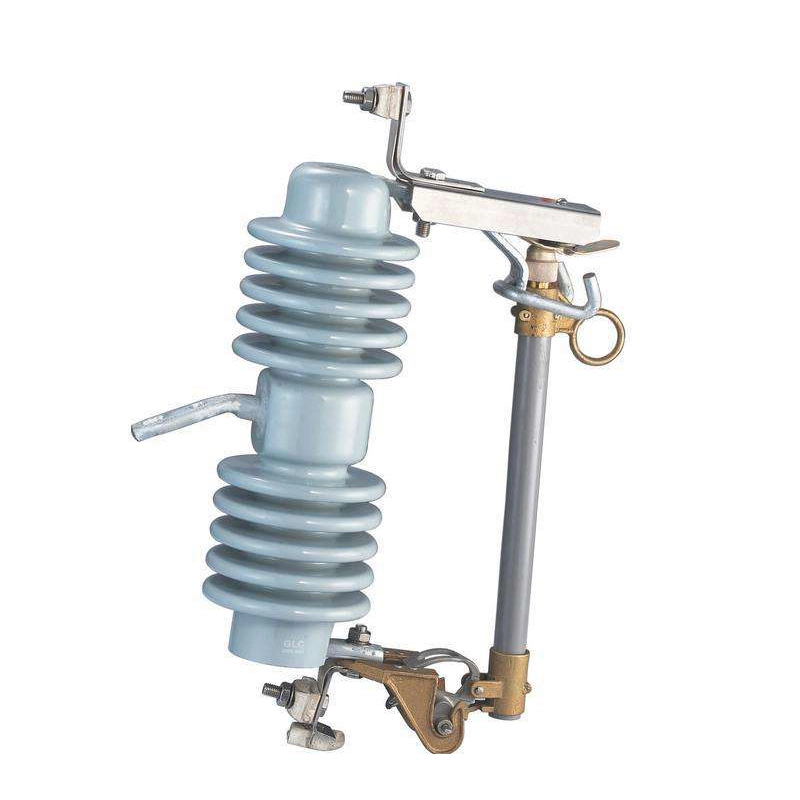

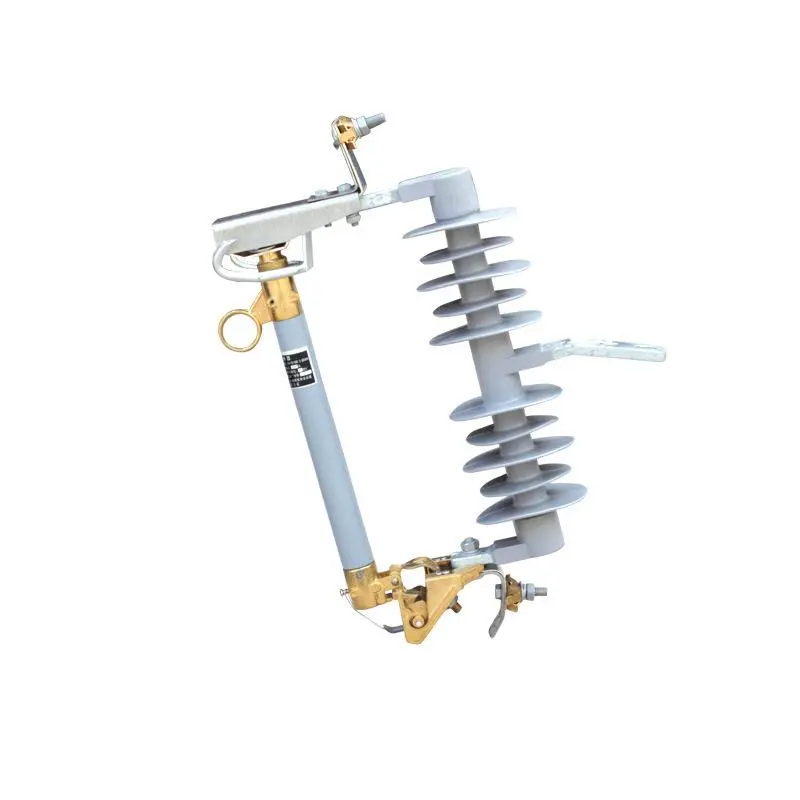

15 кВ электр желісін таратушы фарфордан жасалған термиялық сақтандырғыш ажыратқышы - қарапайым дизайнымен, бюджетке ыңғайлылығымен және жоғары сенімділігімен танымал орташа кернеулі қорғаныс құрылғысының түрі. Ол өшірілген сақтандырғыш механизмі арқылы жұмыс істейді. қысқа тұйықталу немесе шамадан тыс жүктеме орын алған кезде сақтандырғыш элементі тізбекті ажырату және электр жабдығын зақымданудан қорғау үшін тез еріп кетеді.
15 кВ электр желісін тарату фарфордан жасалған термиялық сақтандырғыштардың негізгі артықшылықтары мыналарды қамтиды:
1. Қарапайым құрылым.
Құрылғы күрделі электронды компоненттері немесе басқару жүйелері жоқ қарапайым механикалық конструкцияға ие, бұл өндіруді, орнатуды және техникалық қызмет көрсетуді жеңілдетеді.
2. Төмен құны.
Орта вольтты қорғаныс жабдығының басқа түрлерімен салыстырғанда, 15кВ электр желісін таратушы фарфордан жасалған термиялық сақтандырғыштар әлдеқайда үнемді және үнемді.
3. Жоғары сенімділік.
Аз қозғалатын бөлшектері және минималды техникалық қызмет көрсету талаптары бар бұл сақтандырғыштар тізбектің сенімді қорғанысын қамтамасыз ететін тұрақты өнімділік пен ұзақ жұмыс мерзімін ұсынады.
|
Режим нөмірі |
Макс. Жұмыс кернеуі |
Сирек ток |
Үзіліс ток |
Импульстік кернеу |
PFWV (1 мин) |
Шығу қашықтығы |
|
|
кВ |
A |
A |
кВ |
кВ |
мм |
||
|
PRW10-15 |
17.5 |
100 |
10000 |
95 |
45/40 |
≥ 400 |
|
|
17.5 |
200 |
12000 |
95 |
45/40 |
≥ 400 |
||
|
Қызмет көрсету шарттары |
|||||||
|
Қоршаған орта температурасы |
−40 °C және +40 °C |
||||||
|
Орташа температура 24 сағаттан жоғары |
≤ +30 °C |
||||||
|
Салыстырмалы ылғалдылық |
орташа тәуліктік ≤ 95%, айлық орташа ≤ 90% |
||||||
|
Биіктік |
Стандартты дизайн |
Теңіз деңгейінен ≤ 1000 м |
|||||
|
Жоғары биіктіктегі қолданбалар |
2000 м-ден 4000 м-ге дейін |
||||||
|
Жел жылдамдығына төзімді |
≤ 35 м/с |
||||||
|
Сейсмикалық қарқындылық |
≤ 8 градус |
||||||
|
Ластану деңгейі |
Стандартты дизайн |
ластану деңгейі I-II аймақтарға жарамды |
|||||
|
Қатты ластанған орталар |
ластану деңгейі III-IV аймақтарға жарамды |
||||||
С: 15кВ фарфор мен 15кВ полимер сақтандырғышының ажыратқышының айырмашылығы неде?
A: 15 кв фарфор кесінділері тамаша механикалық беріктікті, жоғары бет қаттылығын және ультракүлгін және ластануға жоғары төзімділікті ұсынады. 15 кв Полимер кесінділері жеңілірек және сынуға төзімді, бірақ ол жоғары температурада немесе ластанған ортада тезірек қартаюы мүмкін. Фарфор қатал климатта ұзақ мерзімді сенімділік үшін таңдаулы материал болып қала береді.
С: 15 кВ электр желісін тарату фарфордан жасалған термиялық сақтандырғыш ажыратқышына сақтандырғыш сілтемесі қалай таңдалады?
A: Сақтандырғыш сілтемесінің рейтингі трансформатордың толық жүктеме тогы мен жүйенің қысқа тұйықталу сыйымдылығымен бірге таңдалуы керек. Мысалы, 15 кВ жүйесіндегі 100 кВА трансформатор әдетте 10 А-дан 12 А сақтандырғыш байланысын пайдаланады.
С: 15 кв электр желісін тарату фарфордан жасалған термиялық сақтандырғышты 15 кв оқшаулағыш қосқыш ретінде пайдалануға бола ма?
A: Иә. Ыстық таяқшамен пайдаланған кезде сақтандырғыш ұстағышын қолмен ашуға және алып тастауға болады, бұл тізбекте көрінетін үзілуді қамтамасыз етеді. Дегенмен, ол жүктемені үзу операциясы үшін арнайы есептелмеген болса, жүктеме тоғын үзу үшін пайдаланылмауы керек.
