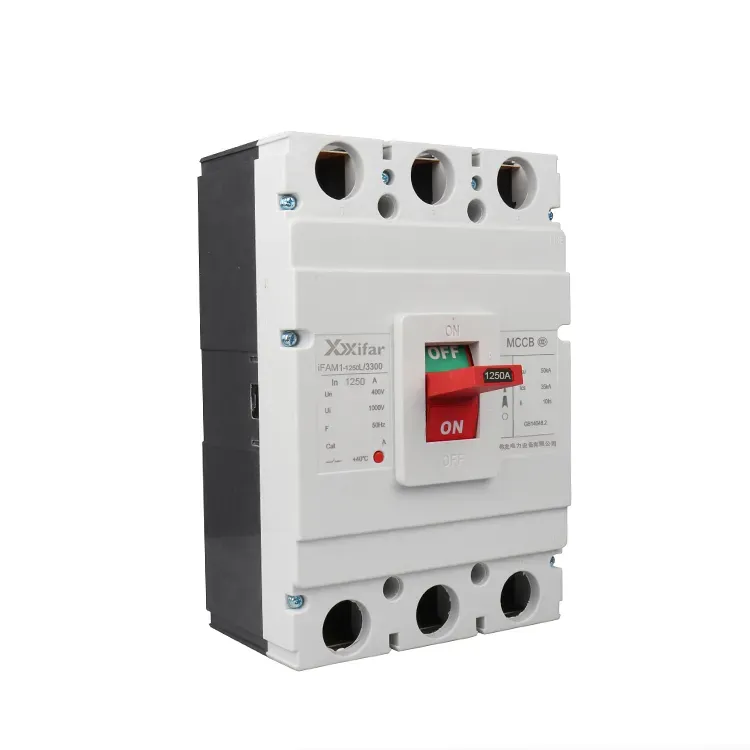

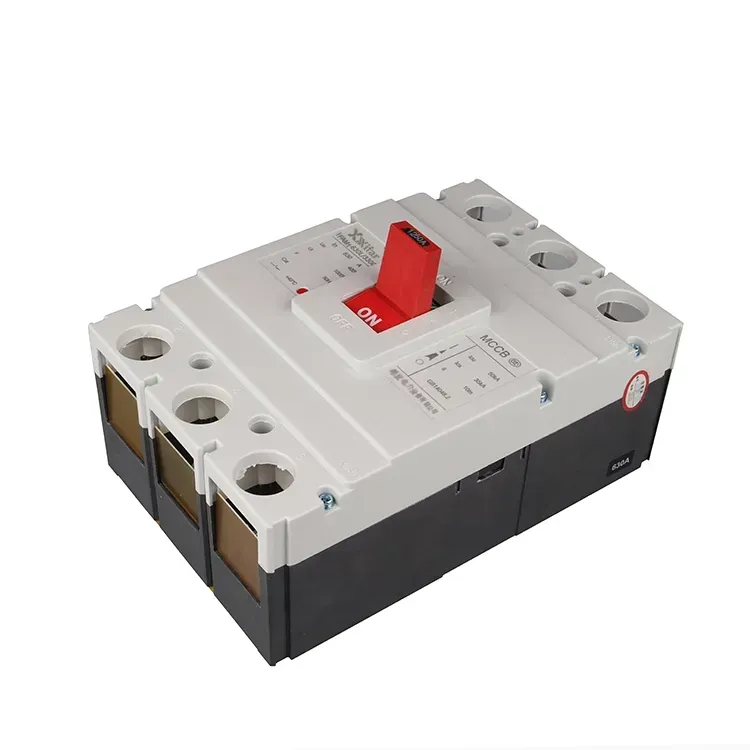

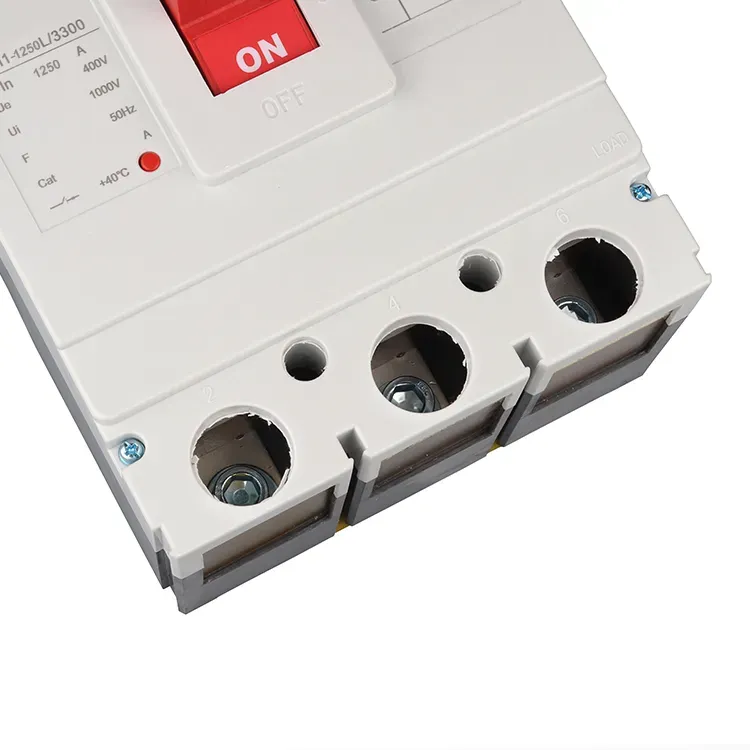

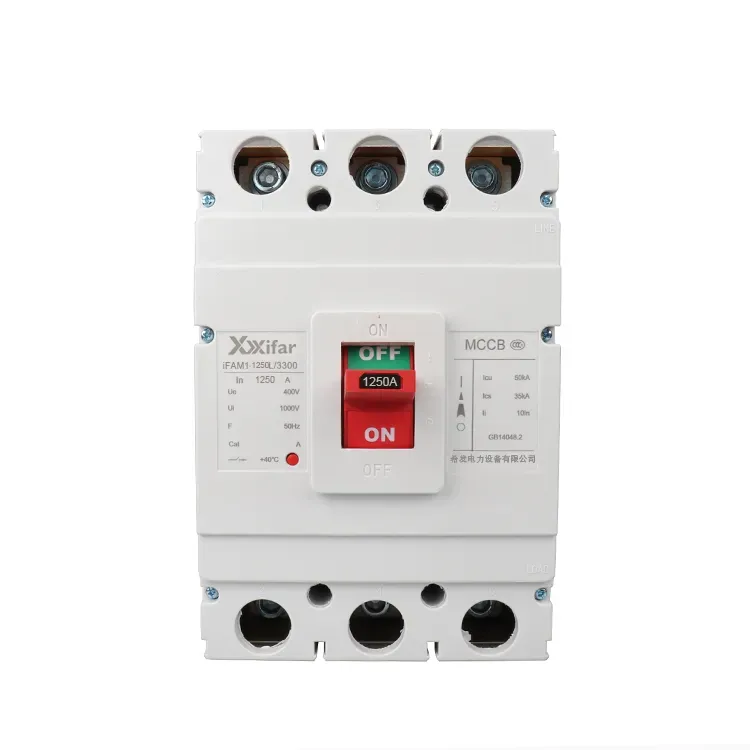

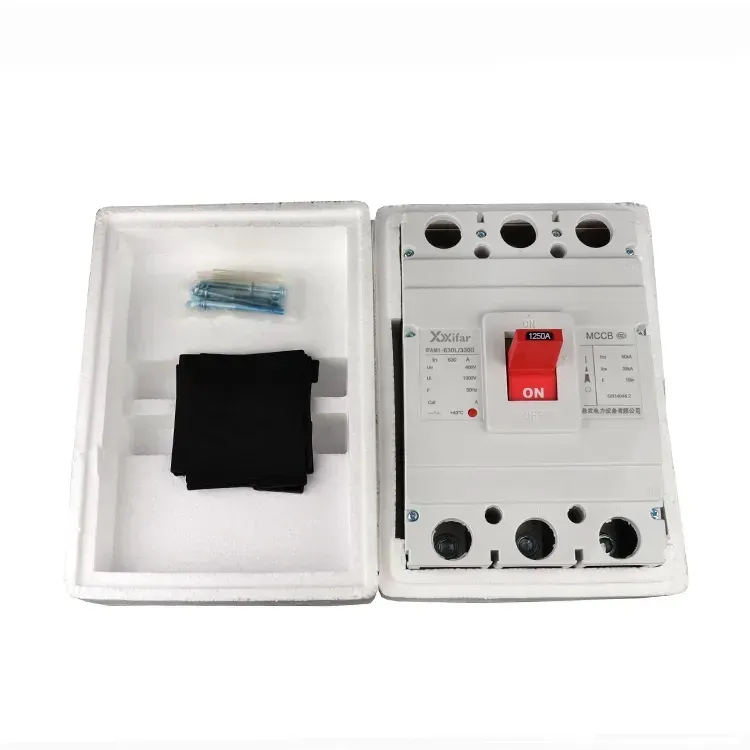

1250 ампер 3 полюсті 600 в мккб автоматты ажыратқыш негізінен контакт жүйесі, доғаны сөндіру жүйесі және өшіру блоктары болып табылатын үш негізгі бөліктен тұрады. Бұл өшіру қондырғылары әртүрлі қорғаныс функцияларын қамтамасыз етеді, соның ішінде асқын токтан қорғау, кернеудің төмендеуінен қорғау, термиялық қорғаныс және шунтты өшіру. 1250 ампер 3 полюсті 600 в mccb автоматты ажыратқыш қолмен немесе моторлы драйвер арқылы жабылады. Контактілер жабылғаннан кейін олар қозғалыссыз механизм арқылы орнында ұсталады. Ақаулық орын алған кезде, тиісті өшіру құрылғысы механизмді іске қосады, ысырманы босатады және 1250 амп 3 полюсті 600 в мккб автоматты ажыратқышты автоматты түрде өшіреді, осылайша тізбекті қорғайды.
1. Маневрлеу қондырғысы
Маневрлік сапар қашықтан басқару құралының жұмысы үшін пайдаланылады. Ол тізбекті қашықтықтан 1250 ампер 3 полюсті 600 в мккб автоматты ажыратқыш арқылы ашуға мүмкіндік береді.
2. Ағымдағы қозғалыс бірлігі
Бұл құрылғы қысқа тұйықталудан және асқын токтан қорғауды қамтамасыз етеді. Ток алдын ала орнатылған мәннен асып кеткенде, өшіру құрылғысы тудыратын электромагниттік күш ысырманы босатады. Содан кейін жылжымалы контакт серіппелі күш әсерінен тез ажырап, тізбекті үзеді.
3. Асқын кернеуді өшіру блогы
Бұл құрылғы кернеуді жоғалтудан қорғауды қамтамасыз етеді. Оның катушкасы қуат көзіне тікелей қосылған және қалыпты жағдайда қуатта қалады, бұл 1250 ампер 3 полюсті 600 в мккб автоматты ажыратқыштың жабық күйінде қалуына мүмкіндік береді. Жабдық жоғалған кезде немесе кернеу айтарлықтай төмендегенде, магниттік күш әлсіреді және серіппелі күштен төмен болады. Содан кейін серіппе қозғалатын ядроны қозғап, ысырманы босатады және 1250 ампер 3 полюсті 600 в мккб автоматты ажыратқышты қосады.
4. Термиялық өшіру құрылғысы
1250 ампер 3 полюсті 600 в мккб автоматты ажыратқыш арқылы шамадан тыс жүктеме тогы өткенде, термиялық өшіру блогының ішіндегі биметалдық жолақ ток әсерінен қызады. Екі металдың кеңею коэффициенттері әртүрлі болғандықтан, олар қыздыру кезінде әртүрлі жылдамдықпен иіледі. Бұл деформация өшіру механизмін итермелеп, 1250 ампер 3 полюсті MCCB пішінделген қорапты ажыратқышты ашады және тізбекті үзеді.
|
Номиналды кадр тогы |
1250 |
|
Полюстердің саны |
3 полюс; 3P; 3 фаза |
|
Номиналды жұмыс тогы |
630A; 700А; 800А; 1000А |
|
Жиілік |
60 Гц/50 Гц |
|
Қысқа тұйықталуды тоқтатудың ең жоғары сыйымдылығы |
50кА немесе 70кА |
|
Қызметтің қысқа тұйықталуын ажырату сыйымдылығы |
35кА немесе 50кА |
|
Номиналды жұмыс кернеуі |
660 В; 690 В |
|
Номиналды оқшаулау кернеуі |
1000 В |
|
Механикалық қызмет ету мерзімі |
10000 рет |
|
Электрлік қызмет ету мерзімі |
2000 рет |
|
Доғалық қашықтық |
≤100 мм |
| Өнім режимі | Полюс | Өлшем | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
