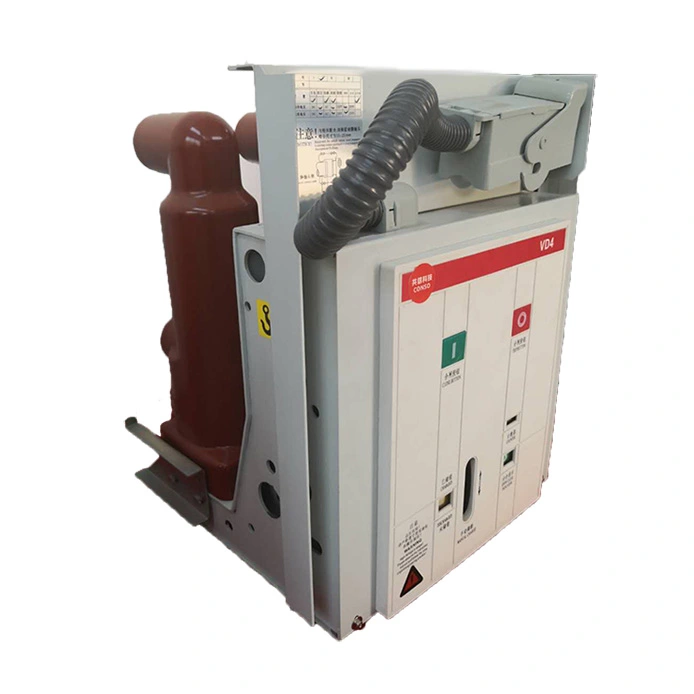

11кВ vcb электрлік вакуумдық ckt ажыратқышы 12кВ қуат жүйелерінде электр желісі жабдықтарын, сондай-ақ өнеркәсіптік және тау-кен энергетикалық объектілерді қорғау және басқару құрылғысы ретінде пайдалануға арналған. Оны KYN28, HXGN және GG-1A сериялы электр панелі сияқты тарату құрылғыларына орнатуға болады және ол жиі операцияларды қажет ететін қолданбаларға жарамды.

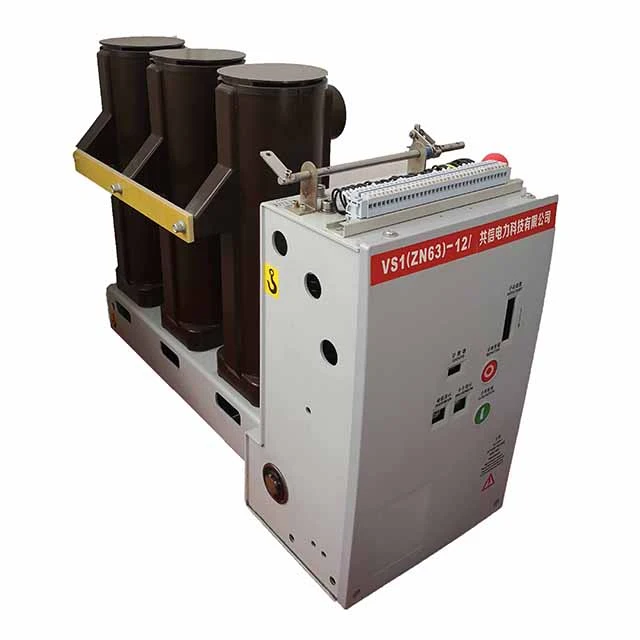

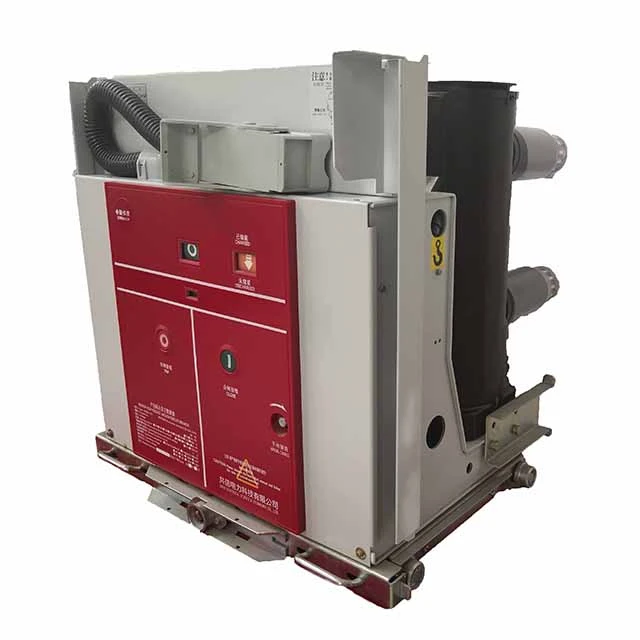

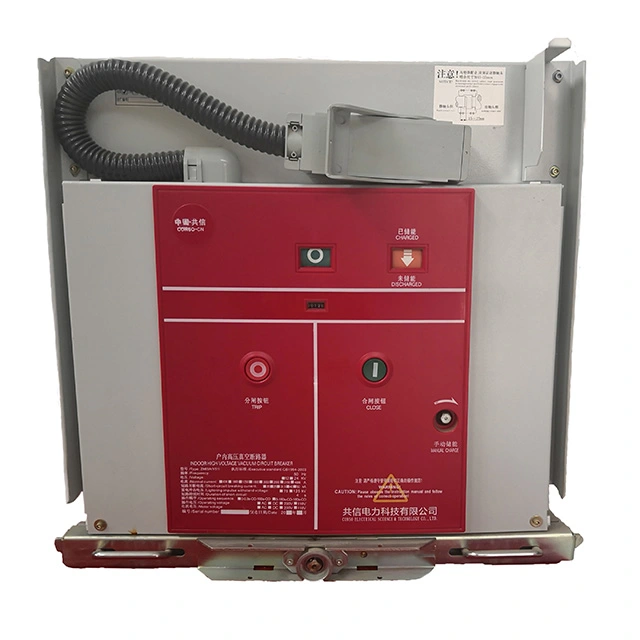

11кв vcb электрлік вакуумдық КТ сөндіргішінің қол жетімді орнату түрлеріне троллейбус түрі (қол арба), стационарлық түрі, бүйіріне орнатылатын түрі және тұрақты магнит түрі кіреді. Оқшаулау құрылымына сәйкес стандартты типте, оқшауланған цилиндр түрінде және құйма шайырлы тірек түрінде ұсынылады. 11кв vcb электрлік вакуумдық КТ ажыратқышының үйлесімді қосалқы қондырғыларына оқшаулағыш жүк көлігі, сақтандырғыш арбасы және кернеу трансформаторы арбасы кіреді.
Құрылымы: вакуумды ажыратқыш және негізгі өткізгіш схема дірілге, шаңға, ылғалға және ластануға тамаша қарсылықты қамтамасыз ететін эпоксидті шайырмен қапталған. Бұл дизайн сенімділікті айтарлықтай арттырады және қатал ортада қызмет ету мерзімін ұзартады.
Вакуумдық сөндіргіш: жоғары қысқа тұйықталу үзілістерін (40кА дейін) және тұрақты электр төзімділігін қамтамасыз ете отырып, күшті доғаны сөндіру өнімділігі мен үзу мүмкіндігін береді.

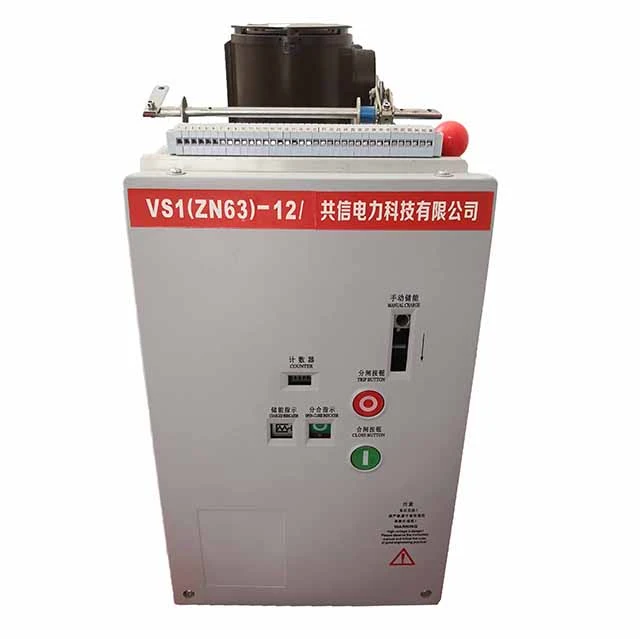

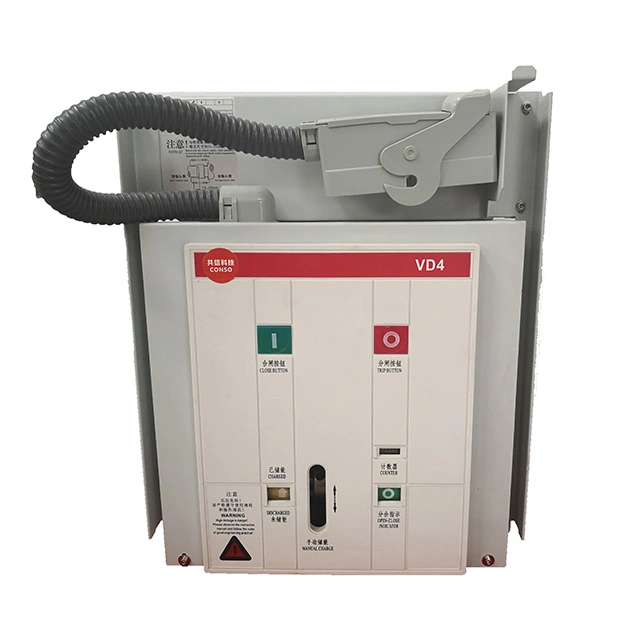

Жұмыс механизмі: ажыратқыш корпусымен біріктірілген блок ретінде жасалған, оны әртүрлі тарату құрылғыларының талаптарын қанағаттандыру үшін бекітілген, арбаға (арбаға) немесе бүйірлік орнатуға икемді түрде конфигурациялауға болады.
Қорғау функциялары: электр жүйесінің қауіпсіз және сенімді жұмысын қамтамасыз ететін шамадан тыс жүктемеден, қысқа тұйықталудан және төмен кернеуден біріктірілген қорғаныс.
Механикалық төзімділік: 10 000-нан астам операция.
|
Макс. Жұмыс кернеуі (кВ) |
12 |
||
|
Жұмыс кернеуі (V) |
Айнымалы ток 220/110 DC 220/110 |
||
|
Номиналды жиілік (Гц) |
50 |
||
|
Жарықтандырудың номиналды импульстік кернеуіне төзімділік (кВ) |
75 |
||
|
1 мин Қуат жиілігі кернеуі (кВ) |
42 |
||
|
Номиналды қысқа тұйықталу тогы (кА) |
25 |
31.5 |
40 |
|
Номиналды ток (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Механикалық қызмет ету мерзімі (уақыт) |
10000 немесе 20000 |
||
|
Орташа жабылу жылдамдығы (м/с) |
0,5 - 0,8 |
||
|
Орташа қозғалу жылдамдығы (м/с) |
0,9-дан 1,2-ге дейін |
||
|
Қысқа тұйықталудың номиналды үзілу уақыты (уақыт) |
30 |
||
|
Жабу уақыты (мс) |
35-тен 70-ке дейін |
||
|
Қону уақыты (мс) |
20-дан 50-ге дейін |
||
