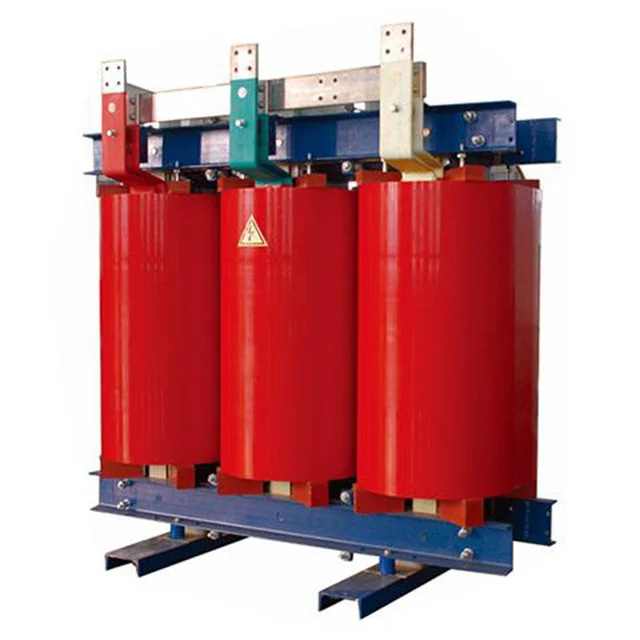

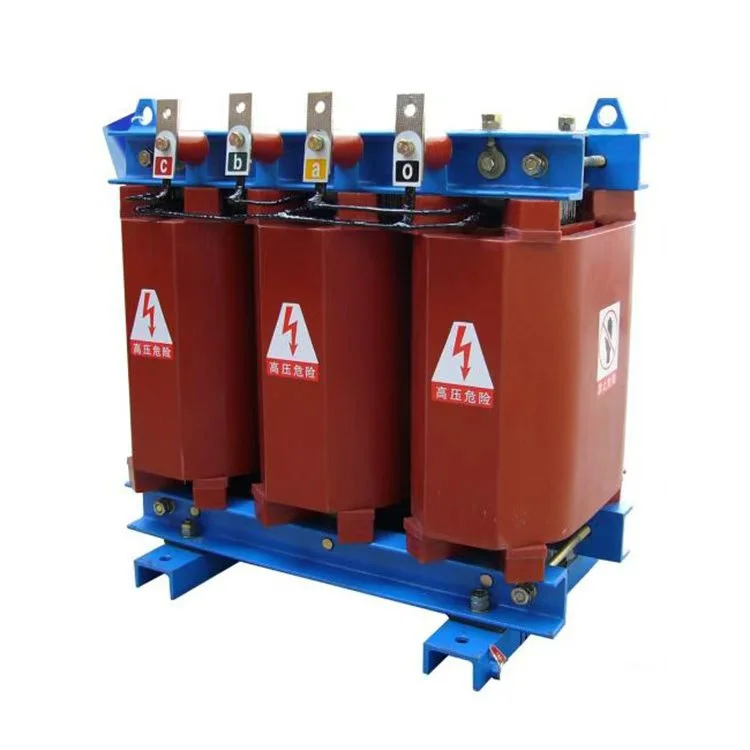

SCB10 3500кВА 11кВ 415В құрғақ түрдегі трансформатор

Wenzhou Xifa Electrical Equipment Co., Ltd. майлы және құрғақ түрдегі трансформаторлардың кәсіби өндірушісі ретінде сатып алуды, өндіруді және түпкілікті өнімді тексеруді қамтитын қатаң өндіріс процесін құрды. Біздің зауытта зауыттық қабылдау сынағы сынама алу процедурасы емес, әрбір трансформатор үшін міндетті 100% толық тексеру болып табылады. Сынақтар ең соңғы отандық және халықаралық стандарттарға сәйкес, калибрленген жоғары дәлдіктегі сынақ жабдығын пайдалана отырып жүргізіледі. Кернеу коэффициенті, кедергі, жоғалтулар және оқшаулау беріктігі сияқты трансформатордың негізгі электрлік параметрлері тармақ бойынша тексеріледі. Тек барлық сынақ тапсырмаларын ерекшеліксіз тапсырған өнімдерге ғана рұқсат беріледі. Бұл қатаң сынақ жүйесі «біз жеткізген әрбір трансформатор сенімді» деген уәдеге техникалық кепілдік болып табылады.

SCB10 3500кВА 11кВ 415В құрғақ түрдегі трансформаторды өндіру процесі

I.Core Manufacturing

Ядро электромагниттік индукцияның орталық жолы болып табылады және оның өндірістік дәлдігі трансформатордың жұмысына тікелей әсер етеді.

1. Кесу және кесу: жоғары сапалы кремний болат жолағы бойлық және көлденеңінен қажетті ені мен ұзындығы бар парақтарға кесіледі. Кесілген жиектер жақсы магниттік өткізгіштікті сақтау үшін ең аз саңылауларға және жоғары өлшемдік дәлдікке ие болуы керек.

2. Тескіш және қабаттастыру: кесілген кремний болат парақтары тесіледі (мысалы, саңылаулар үшін), содан кейін толық, көп қадамды өзек аяғын қалыптастыру үшін сызбаға сәйкес қабат-қабат қабаттасады.

3. Оқшаулауды тығыздау: Үйленгеннен кейін оқшаулау және тоттан қорғау үшін эпоксидті шайыр щеткамен сүртіледі немесе ядроның ұшы мен бетіне тығыздалады.

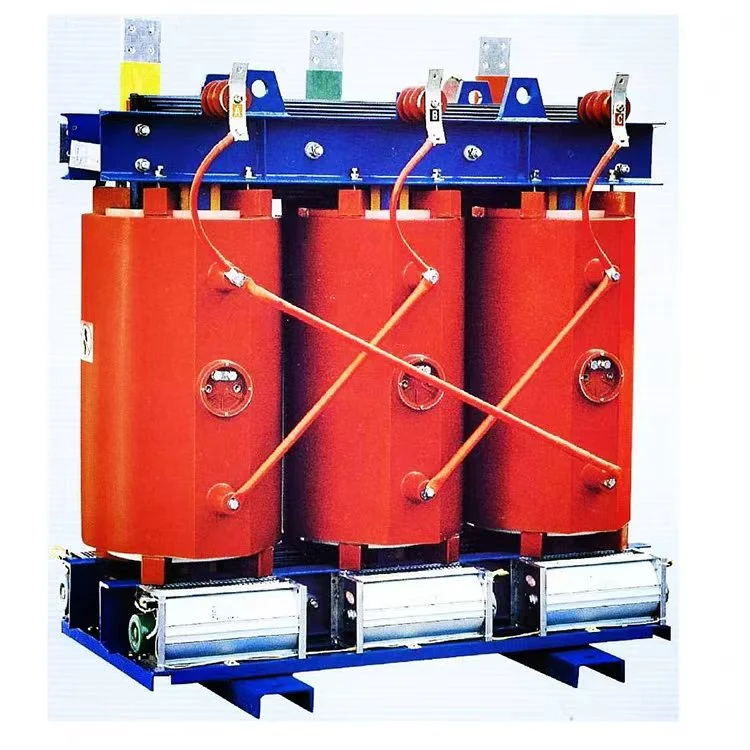

II. Катушкалар өндірісі

Бұл SCB10 3500кВА 11кВ 415В құрғақ түрдегі трансформатордың ең күрделі және маңызды бөлігі.

 өндіріс. Мақсат - кернеу мен ток өткізетін орамдарды жасау және оларды эпоксидті шайырмен қатты, оқшауланған құрылымға тығыздау.

1.Орама орамасы: Арнайы орау машинасында жоғары вольтты (HV) және төмен вольтты  (LV) орамдарын қалыптастыру үшін орнауға мыс фольга немесе мыс сым орылады. Орау кезінде қабатаралық оқшаулау, соңғы оқшаулау және сымдар дәл орналастырылады.

2.Алдын ала кептіру және қалыптау: Жараланған орам тазаланып, құйма қалыпқа салынады. Содан кейін жинақ алдын ала кептіру үшін пешке жіберіледі. Бұл қадам өте маңызды; орамнан ылғалды толығымен алып тастау керек, өйткені қалдық ылғал құйылғаннан кейін ауа қалталарын тудырады, бұл оқшаулау өнімділігін айтарлықтай төмендетеді.

3.Вакуумды құю: Бұл   өнімнің қызмет ету мерзімін анықтайтын  негізгі  процесс. Қалыптың ішіндегі кептірілген катушка вакуумды құюға арналған резервуарға орналастырылады, онда жоғары вакуум қысымы 100 Па төмен түсуі мүмкін. Бір мезгілде эпоксидті шайырдың, қатайтқыштың және толтырғыштың (мысалы, кремний тотығы ұнтағы) нақты қоспасы араластырылады және газсыздандырылады. Вакуумда қоспаны қалыпқа құйып, оның барлық катушка саңылауларынан өтуін және соңғы өнімде көпіршіктердің болмауын қамтамасыз етеді.

4.Жоғары температурада қатайту: Құйылғаннан кейін қалып жоғары температурада қатайту үшін қатайтатын пешке салынады. Әдетте көп сатылы температура рампасы (мысалы, қадаммен 75°C-тан 135°C-қа дейін) пайдаланылады. Бұл эпоксидті шайырдың толықтай химиялық реакцияға түсіп, тамаша оқшаулау қасиеттері бар қатты, ыстық төзімді, қатты масса қалыптастыруға мүмкіндік береді.

5. Қалыптан шығару және әрлеу: Қайтудан кейін қалып алынады. Тегіс әрлеуге және нақты өлшемдерге қол жеткізу үшін келесі кезеңге дайын болу үшін орамның беті ұнтақталған, кесілген және кесілген.

Өнім параметрлері:

Аты	SCB10 3500кВА 11кВ 415В құрғақ түрдегі трансформатор
Номиналды сыйымдылық	3500 кв
Бастапқы кернеу	11кВ
Екіншілік кернеу	415 В
Оқшаулағыш материал	Құйылған шайыр
Векторлық топ	Dyn11 Yyn0
Жүктеменің жоғалуы (P0)	Тұтынушының талабы негізінде
Жүктеменің жоғалуы (Pk) @ 120°C	Тұтынушының талабы негізінде
Кедергі кернеуі (Ұлыбритания)	8%
Оқшаулау класы	F немесе H СЫНЫПЫ
Салқындату әдісі	ONAF ONAF
Жартылай разряд	10 данадан аз
