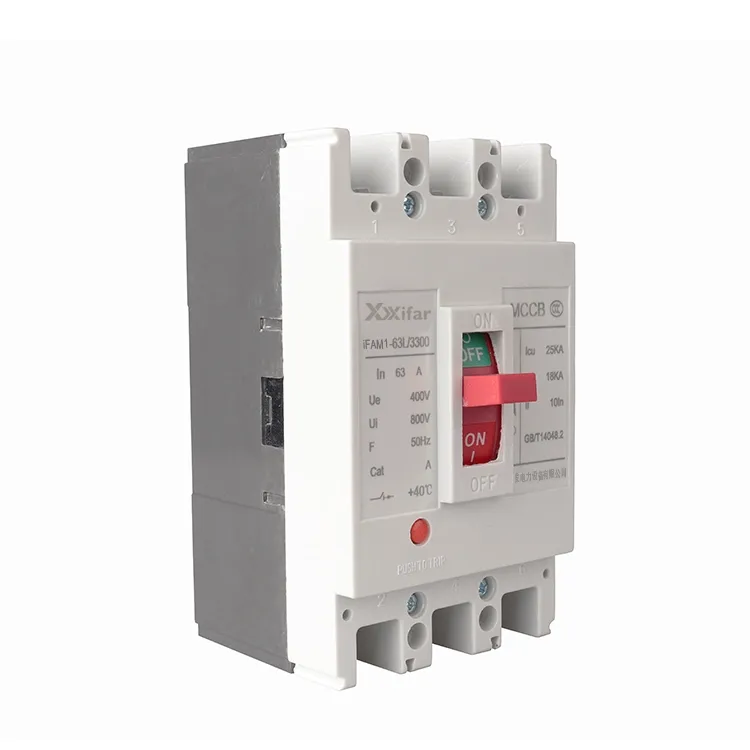

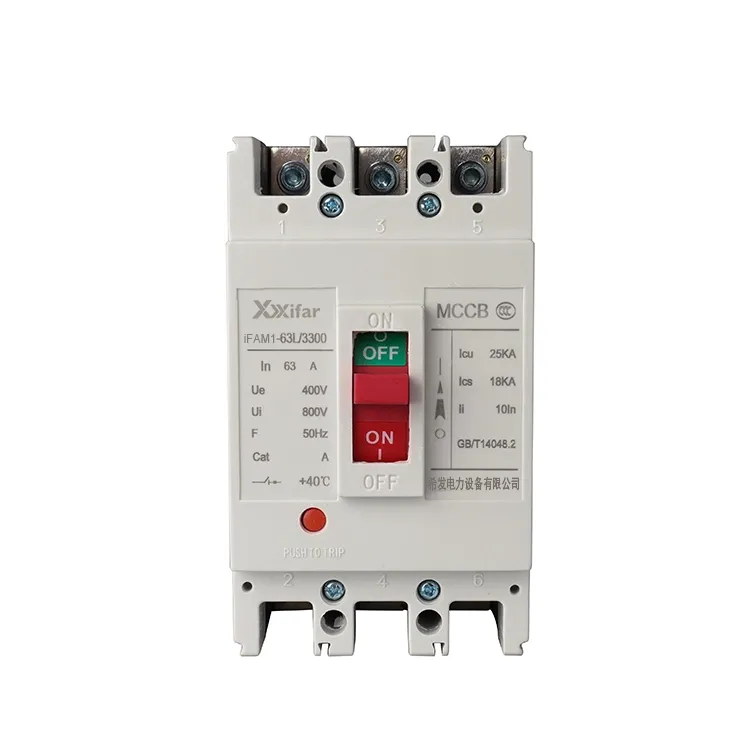

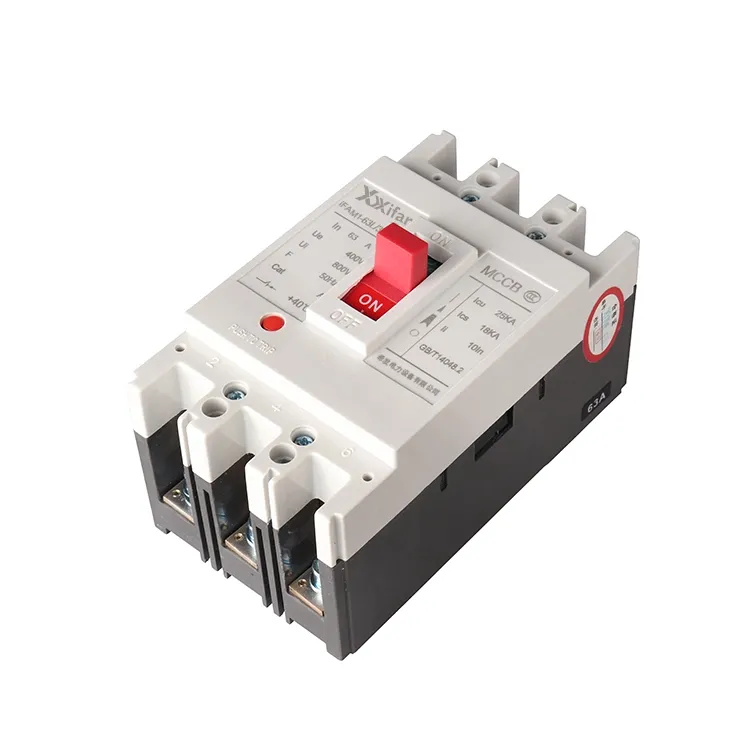

63a 3p құйылған қорапты ажыратқыш

63a 3p пішінді қорапты ажыратқыштардың жұмыс істеу принциптері

(1) Ағымды сезу және үзу

63a 3p пішінді автоматты ажыратқыштың ішінде сезгіш элемент тізбек арқылы өтетін токты бақылайды. Ток алдын ала белгіленген деңгейден жоғары көтерілгенде, ол өшіру механизмін іске қосатын магниттік күш тудырады. Ол электромагниттік әрекет принципіне негізделген контактілердің тез ашылуына және тізбектің үзілуіне әкеледі.

(2) Термиялық қорғаныс

Шамадан тыс жүктеме жағдайында 63a 3p пішінді корпусты ажыратқыштың жылу элементі қызады. Биметалл жолағы температура көтерілген сайын майысып қалады, бұл өз кезегінде өшіру механизмін босатады және негізгі тізбекті ажыратады. Бұл қызып кетудің алдын алады және ұзаққа созылған артық токтан туындаған өрт қаупін азайтады.

(3) Төмен кернеу және шунтты өшіру

Қоректендіру кернеуі белгілі бір деңгейден төмен түскенде, кернеудің астындағы босатудағы якорь түсіп, өшіру механизмін іске қосады және тізбекті ашады. Сонымен қатар, шунттау құрылғысы қуаттандырылған кезде, оның якорьі тартылады және сонымен қатар негізгі тізбекті ажырата отырып, бірдей өшіру механизмін іске қосады.

63a 3p пішінді корпусты ажыратқыштардың негізгі функциялары

(1) Қысқа тұйықталудан қорғау

Қысқа тұйықталу жағдайында ток өте жоғары мәнге дейін күрт көтеріледі. 63a 3p пішінді қорапты ажыратқыш бірден дерлік жауап береді, бұл жабдықты қатты электр кернеуінен қорғау үшін тізбекті ашады.

(2) Шамадан тыс жүктемеден қорғау

Жүктеме тогы белгілі бір уақыт ішінде номиналды мәннен асып кетсе, 63a 3p пішінді қорапты ажыратқыш автоматты түрде өшіріледі. Ол қызып кетуден және сымдар мен жалғанған жабдықтың зақымдалуын болдырмауға көмектеседі.

(3) Автоматты ажырату

Ақаулық орын алған кезде, 63a 3p пішінді қорапты ажыратқыш қуат көзін қолмен араласусыз өшіре алады. Сонымен қатар, функция электр жүйесіндегі жабдықты да, қызметкерлерді де қорғауда маңызды рөл атқарады.

63a 3p құйылған қорапты ажыратқыш Параметр:

63a 3p пішінді қорапты автоматты ажыратқыш пен миниатюралық ажыратқыштар арасындағы айырмашылық

1. Қысқа тұйықталуды ажырату қабілеті:

Ақаулықты үзу мүмкіндігінде айқын айырмашылық бар. 63a 3p пішінді автоматты ажыратқыштар әдетте 400 В кезінде шамамен 36 кА-дан 120 кА-ға дейінгі шекті ажырату мүмкіндігін ұсынады, ал 63a 3p шағын автоматты ажыратқыштар әдетте 6 кА-дан 10 кА-ға дейінгі диапазонда бағаланады.

2. Қорғау сипаттамаларының реттелуі:

63a 3p MCCB көмегімен шамадан тыс жүктеме мен қысқа тұйықталудан қорғауды дербес орнатуға болады, ал өшіру мәндерін қолмен реттеуге болады. Электрондық сапар қондырғылары тіпті көп сатылы қорғанысты қамтамасыз ете алады. Керісінше, 63a 3p MCB стандартты B, C немесе D қисықтары бар біріктірілген термиялық магниттік механизмді пайдаланатын бекітілген қорғаныс сипаттамаларына ие, оны реттеу мүмкін емес.

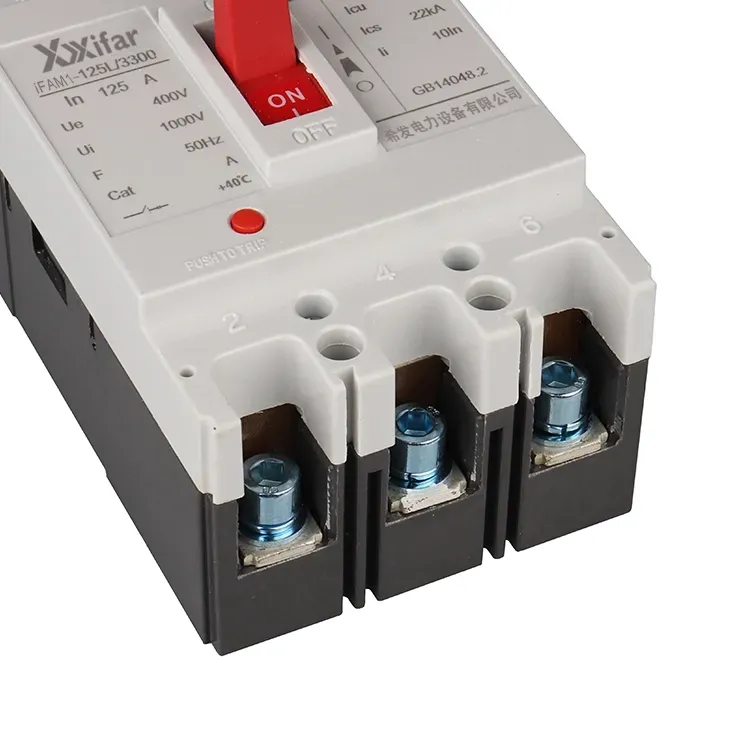

3. Орнату және механикалық беріктік:

63a 3p пішінді қорапты ажыратқыштар, әдетте, сенімдірек қосылымды қамтамасыз ету үшін болттармен  орнатылады. It makes them suitable for higher current applications and environments with vibration. 63a 3p MCBs, керісінше, стандартты 35 мм DIN рельстеріне жылдам орнатуға арналған, бұл ыңғайлы, бірақ аз механикалық беріктік ұсынады.

4. Типтік қолданбалар:

63a 3p MCCB өнеркәсіптік қуат тарату жүйелерінде, қозғалтқышты қорғауда және екінші немесе үшінші деңгейлерде фидер тізбектерінде кеңінен қолданылады. Дегенмен, 63A 3P MCB негізінен тұрғын үй немесе коммерциялық қондырғылардағы жарықтандыру және розетка розеткалары сияқты соңғы тарату схемаларына арналған.
