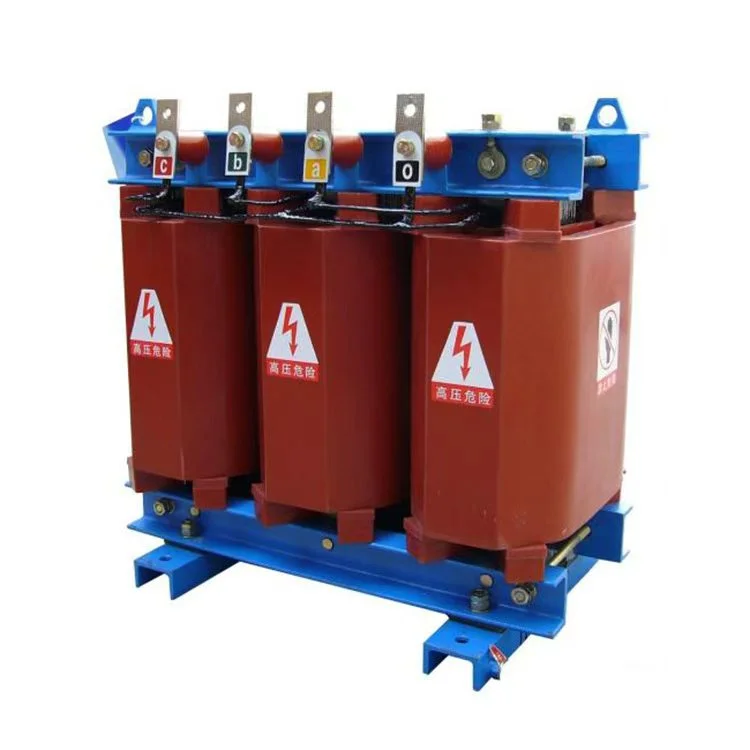

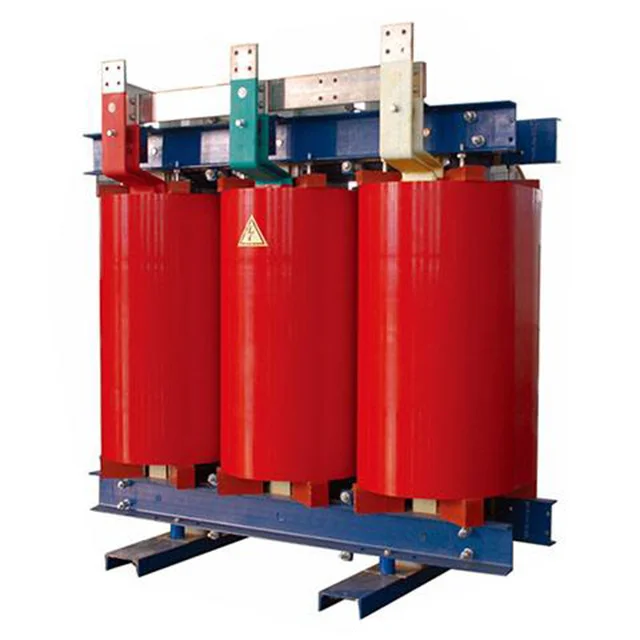

500ква 11кв құрғақ типті Nltc тарату трансформаторы

Жаһандық электр энергиясына сұраныстың артуы аясында 500 ква 11 кв құрғақ типті nltc тарату трансформаторы ауылдық электр желілері, өнеркәсіп, сауда, жаңа энергетика және қоғамдық нысандар сияқты салаларда кеңінен қолданылады. Олардың жоғары сенімділігі әлемнің 50-ден астам елдері мен аймақтарында жұмыс істеу арқылы расталды. Олар Танзания, Зимбабве, Гана, Оңтүстік Африка, Кения, Замбия және т.б. елдер мен аймақтарға сатылды.

500 ква 11 кв құрғақ типті nltc тарату трансформаторының құрылымдық сипаттамалары:

Катушкалар: Орамдар мыс өткізгіштермен, сыммен оралған немесе фольгамен оралған, шыны талшықпен нығайтылған және вакуумда кептіру және газсыздандыру процестерін қолдана отырып, толтырғышсыз эпоксидті шайырмен толығымен құйылады. Бұл жоғары механикалық беріктікке, күшті қысқа тұйықталуға төзімділікке және тамаша импульсқа төзімділікке әкеледі.

Жоғары вольтты орамдар: Бастау және соңғы терминалдар, сондай-ақ аралық түрту сымдары мыс гайкалармен салынған. Бұл құрылым жақсы қаттылықты қамтамасыз етеді, кранды оңай ауыстыруды жеңілдетеді және ұқыпты және эстетикалық жағымды көріністі қамтамасыз етеді.

Өзек: Өзек 45 градусқа дейін толық өңделген көп сатылы тігу қосылыстары бар жоғары сапалы дәнге бағытталған суық илектелген кремний болат парақтары арқылы жиналады. 500 ква 11 кв құрғақ типті nltc тарату трансформаторының беті ылғалға төзімділікті, тоттың алдын алуды және шуды азайтуды қамтамасыз ететін оқшаулағыш шайыр қабатымен қапталған.

Қысқыш жүйесі: Серпімді құрамдас бөліктер өзек, қысқыш арматура және катушкалар арасында катушкаларды тұрақты қысу жағдайында ұстап тұру үшін пайдаланылады, осылайша шу деңгейін төмендетеді.

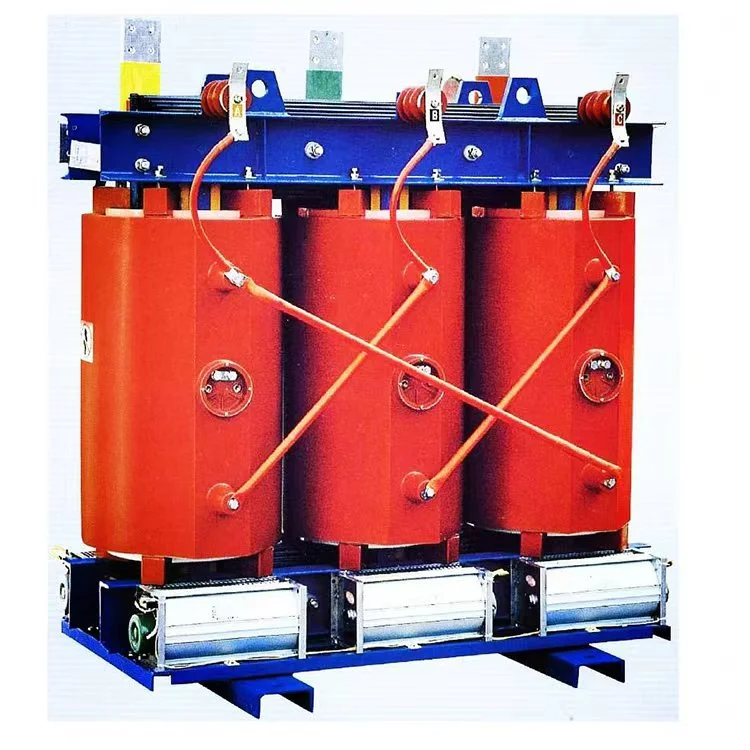

Салқындату дизайны: 500ква 11кв құрғақ типті nltc тарату трансформаторы табиғи салқындатуға (AN) арналған. Толық құйылған жоғары вольтты және төмен вольтты орамалардың катушка қабырғаларының ішінде бойлық желдеткіш құбырлар алдын ала қалыптасады. Опция ретінде мәжбүрлі ауамен салқындату АФ жабдығының салқындату желдеткіштерін орнатуға болады. Ауаны мәжбүрлі салқындату кезінде номиналды өнімділікті 50%-ға арттыруға болады. 500 кВА және одан төмен қуаттар үшін 40%-ға.

Температураны бақылау: 500ква 11кВ құрғақ типті nltc тарату трансформаторы BWDK сериялы температура реттегішімен жабдықталған. Платина қарсылық сенсорлары Pt100 орама температурасының көтерілуін бақылау үшін төмен вольтты катушкалардың жоғарғы жағындағы алдын ала енгізілген тесіктерге орналастырылған. Контроллер салқындату желдеткіштерін автоматты түрде іске қосады немесе тоқтатады және ақау дабылы, жоғары температура дабылы және температураның жоғарылауы сияқты функцияларды қамтамасыз етеді. Бұл мүмкіндіктер құрғақ түрдегі трансформаторды шамадан тыс жүктемеден сенімді қорғауды қамтамасыз етеді, осылайша оның жұмыс қауіпсіздігін арттырады.

Өнім параметрлері:

Өндірістік жабдық

Жартылай фабрикат

Қорғаныс корпусы IP21

Трансформатор өзегі

Трансформатор орамасы

Сынақ орталығы

Орау шеберханасы
