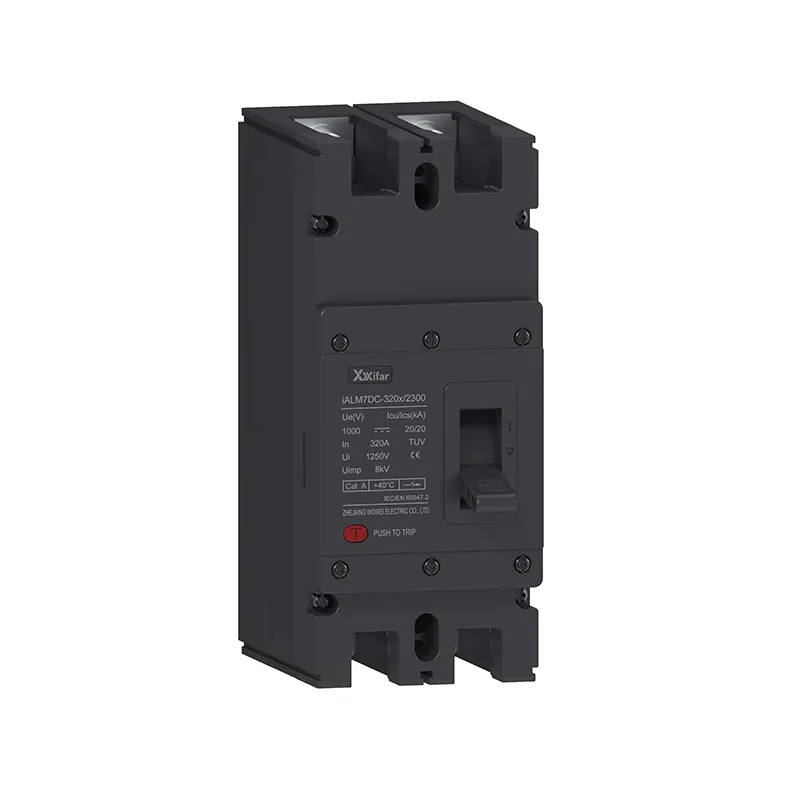

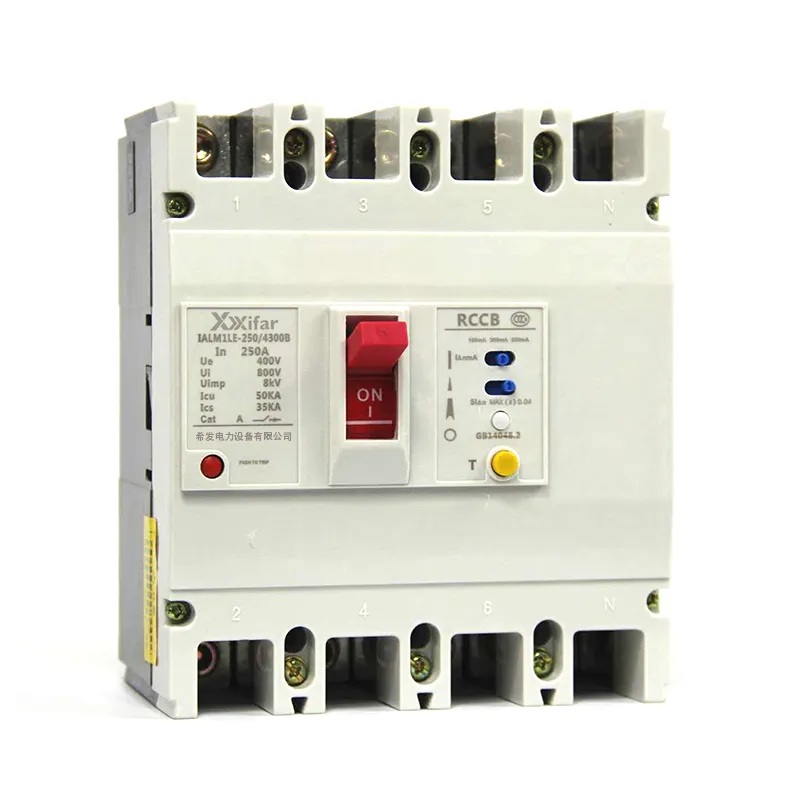

RCD қорғанысы бар 2p 100a tpn mccb - қалдық ток құрылғысы бар 100А 2 полюсті немесе төрт полюсті құйылған корпусты ажыратқыш. Ол электр жабдығының беті электрлендірілген кезде миллисекундтар ішінде қуат көзін өшіру үшін жұмыс тоғының теңгерімсіздігін анықтай алады.
RCD қорғанысы бар 2p 100a mccb тұрғын үй және коммерциялық схема, жарықтандыру тізбегі және шағын қуатты электр энергиясы сияқты бір фазалы электр энергиясына кеңінен қолданылады. Сонымен қатар, 2p өткізетін сым үшін бір полюсті және бейтарап сым үшін екіншісін білдіреді.
RCD қорғанысы бар TPN mccb үш фазалы төрт сымды жүйеде қызмет етеді. Әлбетте, ол өнеркәсіптік жүйеге, фотоэлектрлік инвертордың шығыс жағына және басқа да ауыр жүктемелерге арналған. 3P mccb-мен салыстырыңыз, rcd қорғанысы бар TPN mccb қауіпсіз жұмыс ортасын қамтамасыз ету үшін 3 фазалы ток желісі бар бейтарап желіні өшіруі мүмкін.
|
Номиналды ток (A) |
100 А |
|
Номиналды жұмыс кернеуі Ue (V) |
400 В (үш фазалы), 230 В (бір фазалы) |
|
Номиналды оқшаулау кернеуі Ui (V) |
1000В |
|
Қысқа тұйықталуды ажырату сыйымдылығы Icu |
35кА/50кА |
|
Ағып кету жұмыс тогы IΔn |
30мА (жеке қорғаныс) 100мА (отқа төзімді) 300мА (жүйені қорғау) |
|
Әрекет уақыты |
≤300мс/≤30мс |
|
Төмен кернеу Жұмыс кернеуі (V) |
Бір фаза үшін 165 ± 5% |
|
Артық кернеу Жұмыс кернеуі (V) |
Бір фаза үшін 275 ± 5% |
|
Фазалық ақаудың жұмыс кернеуі (V) |
Әдепкі 120 ± 5% |
| Өнім режимі | Полюс | Өлшем | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
1-сұрақ: «RCD қорғанысы бар 100A MCCB» нені білдіреді?
Бұл стандартты ток және қысқа тұйықталудан қорғауды қалдық ток құрылғысымен біріктіретін 100А деп есептелген құйылған корпус сөндіргішіне қатысты. Қарапайым тілмен айтқанда, ол қысқа тұйықталудан, шамадан тыс жүктемеден және жерге тұйықталу ақауларынан қорғайды.
2-сұрақ: RCD қорғанысы бар MCCB ішіндегі 2P және TPN арасындағы айырмашылық неде?
2P MCCB фазаны және бейтарапты ауыстыратын бір фазалы жүйелерге арналған.
TPN үш фазалы төрт сымды жүйелерде қолданылады, мұнда барлық үш фазаны және бейтарапты оқшаулауға болады. Таңдау электр қуатын тарату жүйесінің түріне байланысты.
3-сұрақ: 100А MCCB-де RCD қорғанысының қандай пайдасы бар?
RCD функциясы жерге токтың ағып кетуін анықтайды және миллисекундтар ішінде тізбекті ажыратады. Ол электр тогының соғуынан қосымша қауіпсіздікті қамтамасыз етеді және оқшаулаудың бұзылуынан немесе жерге тұйықталудан туындаған электрлік өрт қаупін азайтады.
