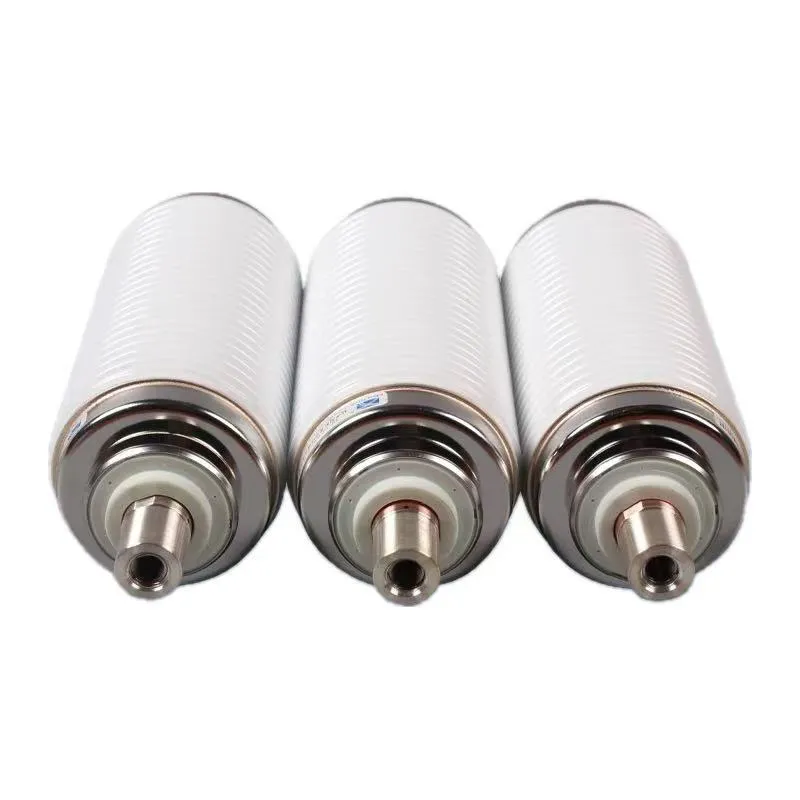

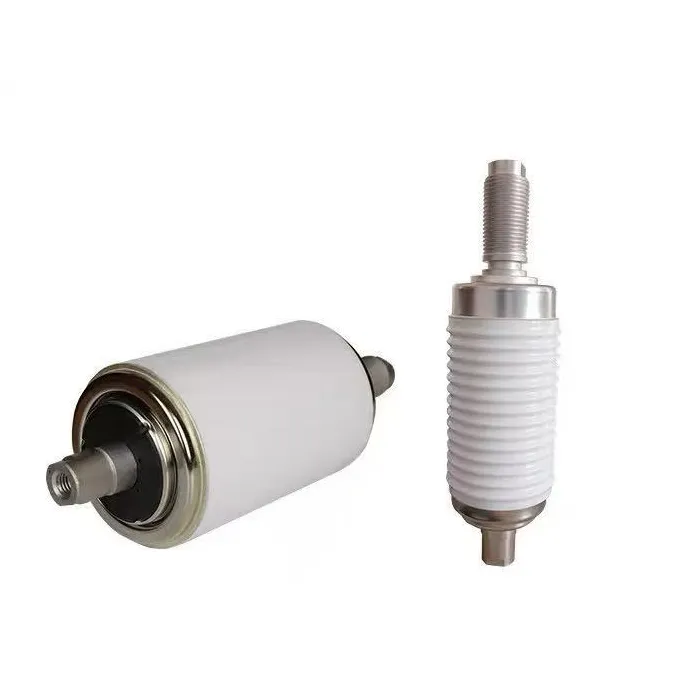

11кВ 25ка vcb вакуумдық бөтелкелік сөндіргіш 11кВ қуат тарату жүйелерінде кеңінен қолданылатын орташа вольтты вакуумдық ажыратқыштардың доға сөндіретін негізгі компоненті болып табылады. Ол CuCr50 қорытпасының контактілері және жоғары вакуумды (≤5×10⁻⁴ Па) доға сөндіргіш ортасы бар, ықшам құрылымды, жеңіл салмақты және тамаша оқшаулау өнімділігін көрсететін толық герметикалық керамикалық қабықты қабылдайды. Қысқа тұйықталудың номиналды үзілу тогы 25кА, номиналды ток 630А-дан 2000А-ға дейін диапазонды құрайды, ал механикалық қызмет ету мерзімі 10 000 операциядан асады, IEC 62271-100 стандарттарына сәйкес келеді, өнеркәсіптік және қуатты тарату сценарийлерінде жабық тарату құрылғыларына жарамды.
11кв 25ка vcb вакуумдық бөтелкелер үзілістерінің жұмыс принципі вакуумдық доғаны сөндіруге негізделген: жабылған кезде қозғалатын контакті ток жолын құра отырып, статикалық контактімен байланысу үшін жұмыс механизмімен қозғалады. Ашу кезінде контактілер доғаны тудыру үшін бөлінеді, ол тез салқындатылады және вакуумдағы бөлшектердің төмен тығыздығына байланысты сөнеді, диэлектрлік беріктігі тез қалпына келеді. Жұмыс кезінде экрандау жүйесі металл буының тұнбасын болдырмау үшін доға энергиясын сіңіреді, ал тот баспайтын болаттан жасалған сильфон контакт қозғалысы кезінде ауа өткізбейтіндігін қамтамасыз етеді, қуат жүйесінің тұрақты және сенімді жұмысын қамтамасыз етеді.
| Техникалық параметр | Техникалық сипаттама |
| Номиналды кернеу(Un) | 11кВ |
| Номиналды қысқа тұйықталу тогы (I₅n) | 25КА(4с) |
| Номиналды ток (In) | 630A/1250A/1600A/ 2000A |
| Номиналды қысқа тұйықталу тогы (Имак) | 63КА(Шың) |
| Ішкі вакуумдық қысым | ≤5×10-4 Па |
| Байланыс материалы | CuCr қорытпасы (CuCr50) |
| Механикалық өмір | ≥10 000 операция |
| Оқшаулау деңгейі | Айнымалы ток 48кВ/1мин;Найзағай импульсі 85КВ |
| Байланыс Gap | 9±1 мм |
Күшті үзу сыйымдылығы: IEC 62271-100 стандарттарына сәйкес келетін 25кА қысқа тұйықталу тогын сенімді түрде үзеді.
Жылдам және тұрақты: доға миллисекундтарда сөнеді; қайта тұтану жоқ; диэлектриктерді қалпына келтіру жылдамдығы теңдесі жоқ.
Ұзақ қызмет ету және төмен техникалық қызмет көрсету: CuCr контактілерінің тозуы аз; механикалық қызмет ету мерзімі ≥10 000 операция; дерлік техникалық қызмет көрсетусіз.
Қауіпсіз және экологиялық таза: мұнай/газ жоқ; жарылыс/өрт қаупі жоқ; доғасы ашық емес; төмен шу және нөлдік ластану.
Ықшам және сенімді: шағын өлшем, жеңіл салмақ, ішкі тарату құрылғыларына жоғары бейімделу; қатал жағдайларда тұрақты өнімділік.
С: 11кв 25ка vcb вакуумдық бөтелкелер үзгішін қалай орнатуға және ұстауға болады?
A: Біріншіден, VCB-ге тігінен орнатыңыз және жұмыс механизмімен концентритті қамтамасыз етіңіз.
Екіншіден, механикалық соққыдан аулақ болыңыз және орнату кезінде таза/құрғақ ұстаңыз.
Соңында, ішкі техникалық қызмет көрсету қажет емес; контакт тозуы шектен (≤3мм) асып кеткенде ауыстырыңыз.
Оқшаулау мен тығыздықты үнемі тексеріп отыру; өндірушінің сынақ циклдерін орындаңыз.
С: Ол 12кВ қуат жүйелерімен үйлесімді ме?
A: Иә, ол толығымен үйлесімді. Номиналды кернеу 11кВ болып табылады, ол 12кВ электр тарату жүйесіне сәйкес келуге арналған, көптеген орташа вольтты сценарийлердің нақты қолдану қажеттіліктерін қанағаттандырады.
С: Қандай байланыс материалы қолданылады және оның артықшылықтары қандай?
A: Ол аз тозу, күшті доғаға төзімділік және ұзақ қызмет ету артықшылықтары бар CuCr50 қорытпасынан жасалған контактілерді қабылдайды, тіпті 25кА қысқа тұйықталу контурында да тұрақты үзіліс өнімділігін қамтамасыз етеді.
