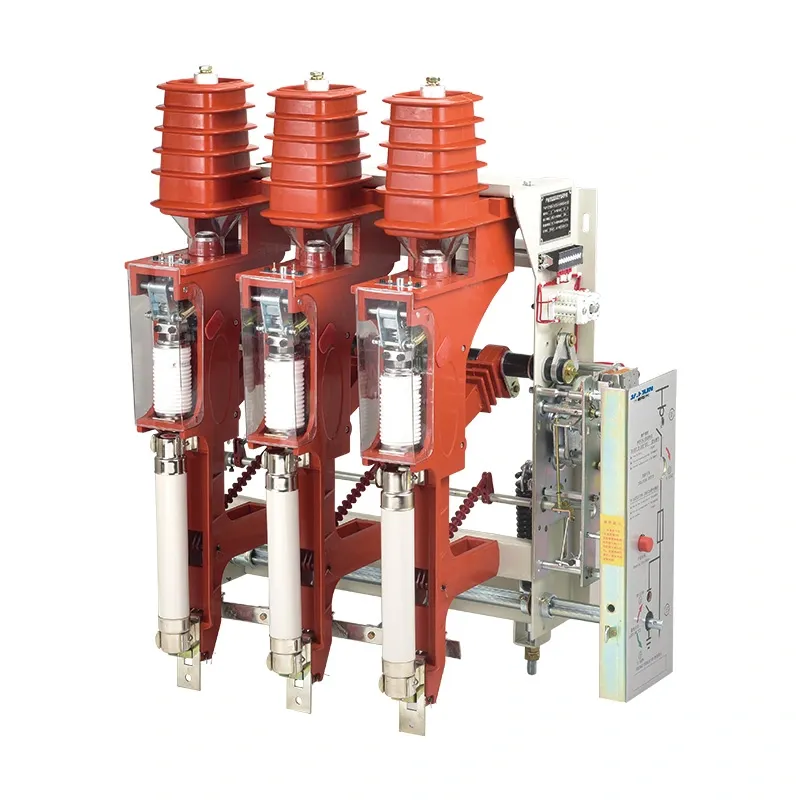

Жабық полюске орнатылған жүктеме ажыратқышы орташа кернеулі айнымалы токтың автоматты коммутациялық құрылғысының түрі болып табылады. Оның негізгі коммутациялық элементі sf6 газ оқшаулау жүктемесін ажыратқыш болып табылады, әдетте қуат жүйесінің пайдаланушы жағындағы демаркациялық нүктеде орнатылады. Ол пайдаланушы жағындағы ақауларды оқшаулау және жоғарғы желіні қорғау үшін қолданылады.
Жабық тірекке орнатылған жүктеме ажыратқышы сыртқы тірекке орнатылған электр құрылғысы ретінде жасалған. Ол жүк қосқышының корпусынан және авиациялық қосқыштары бар герметикалық басқару кабельдері арқылы өзара қосылған контроллерден тұрады. Оның доға сөндіргіш жүйесі вакуумды сөндіргішті SF6 оқшаулауымен біріктіреді, бұл ретте үзіліс қос үзіліс конфигурациясына қол жеткізу үшін механикалық байланысқан оқшаулағыш қосқышпен сериялы түрде жұмыс істейді.
Құрылғының негізгі функцияларына пайдаланушы жағында бір фазалы жерге тұйықталуларды автоматты түрде жою және фазалық қысқа тұйықталу ақауларын автоматты түрде оқшаулау кіреді. Ақаулықты анықтаған кезде ол тікелей іске қосылады немесе ақаудың жоғарғы желіге таралуын болдырмау үшін ашу әрекетін құлыптайды. Жабық тірекке орнатылған жүктеме ажыратқышы ішкі және сыртқы қондырғылар үшін пайдаланушының кіру нүктелеріндегі 12 кВ, 50 Гц тарату желілеріне қолданылады. Құрылымдық жағынан ол пайдаланушы шекаралық автоматты ажыратқыштан ерекшеленеді.
|
Макс. Жұмыс кернеуі |
кВ |
11.5 |
|
Номиналды жиілік |
Hz |
50 немесе 60 |
|
Номиналды ток |
A |
400 |
|
Шыңға төзімді ток |
кА |
16 |
|
4s ағымдағы тиімді мәнге төтеп береді |
A |
6.3 |
|
Номиналды үзілу тогы |
кА |
6.3 |
|
Номиналды қысқа тұйықталу тогы |
кА |
16 |
|
Механикалық өмір |
рет |
3000 |
С: Жабық дизайнның негізгі артықшылықтары қандай?
A: Қоршау сенімді оқшаулауды және шаңнан, ылғалдылықтан және коррозиялық ортадан қорғауды қамтамасыз етеді. Ашық түрдегі ажыратқыштармен салыстырғанда техникалық қызмет көрсету талаптарын азайтады, қызмет ету мерзімін ұзартады және жұмыс қауіпсіздігін жақсартады.
С: Тұйық тірекке орнатылған жүктеме ажыратқышында оқшаулау және доғаны сөндірудің қандай әдістері қолданылады?
A: Жабық тірекке орнатылған жүктеме ажыратқышы оқшаулағыш орта және доғаны сөндіру әдістері ретінде SF₆ газын немесе вакуумды ортаны пайдаланады. Әрине, доға әдетте вакуумдық сөндіргішпен немесе SF₆ типті пуферлік камералармен үзіледі, бұл жылдам үзіліс пен контактінің аз тозуын қамтамасыз етеді.
