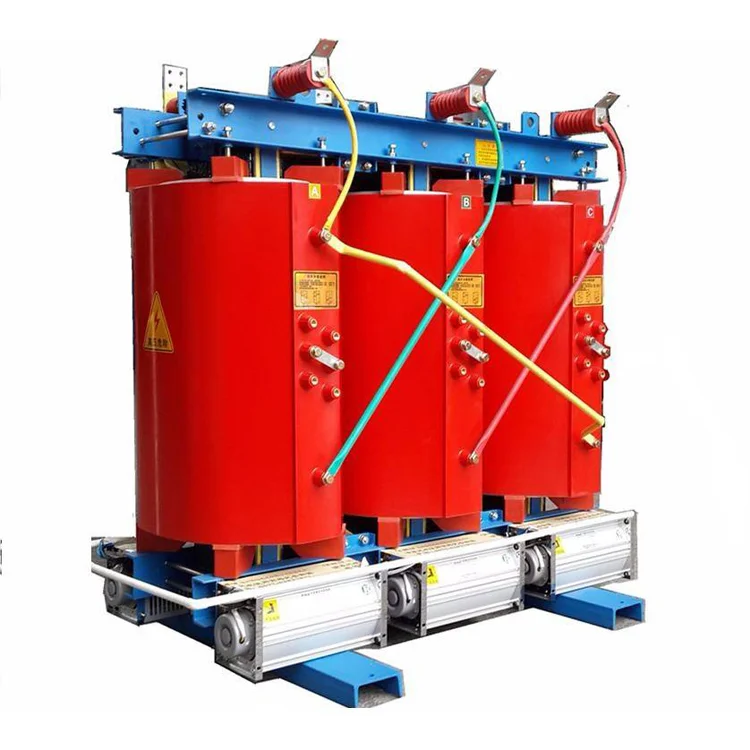

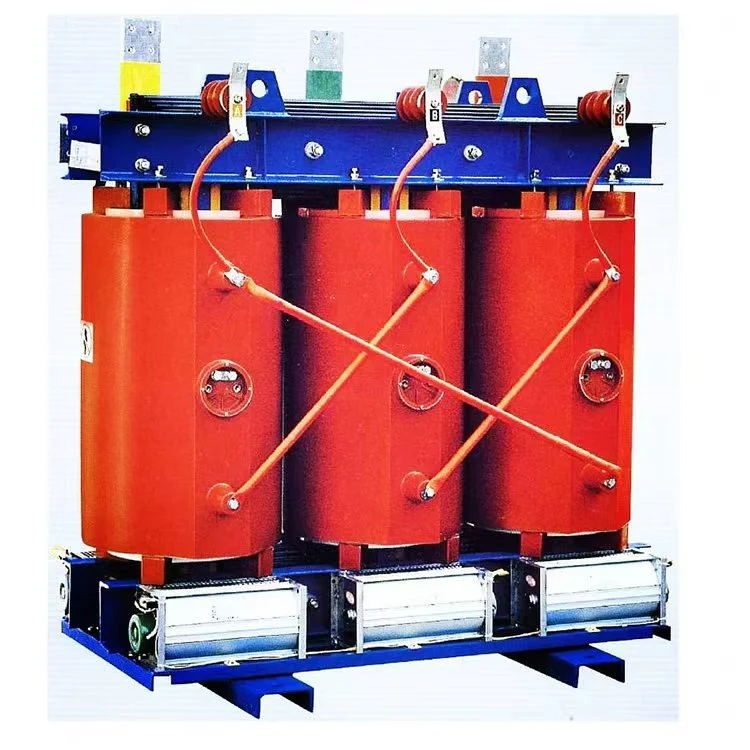

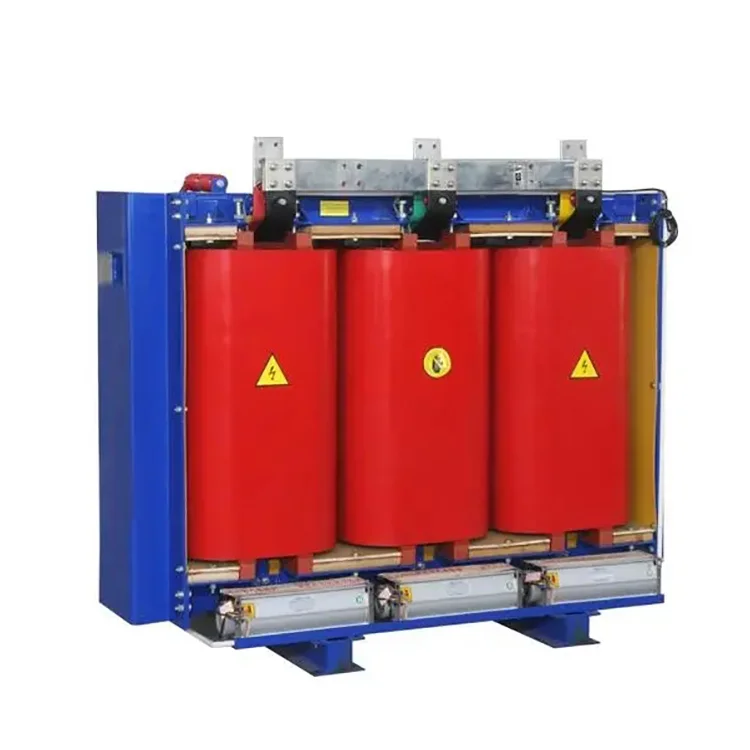

2500 кВА 11-0,4 кВ құрғақ түрдегі трансформатор негізінен келесі құрамдас бөліктерден тұрады: трансформатор өзегі, трансформатор орамдары, трансформатордың оқшаулауы, трансформатор өткізгіштері, трансформаторды салқындату құрылғысы және температураны өлшейтін құрылғы.
2500 кВА 11-ден 0,4 кВ-қа дейінгі құрғақ түрдегі трансформаторлық катушкалар жоғары дәлдік орау машиналарында оралады. Төмен вольтты орам фольга орамасының құрылымын қабылдайды. For larger capacity transformers, ventilation ducts are reserved. Орамнан кейін вакуумды кептіру жүргізіледі. Құю және қатаю процесі технологиялық стандарттарға сәйкес қатаң түрде орындалады, бұл трансформатордың оңтайлы жұмыс істеуіне мүмкіндік беретін катушкалар ішінде көпіршіктердің немесе бос орындардың болмауын қамтамасыз етеді.
2500 кВА 11-ден 0,4 кВ-қа дейінгі құрғақ типтегі трансформатордың осы сериясының өзегі жоғары сапалы, өткізгіштігі жоғары дәнді бағдарланған, суық прокат кремний болат парақтардан жасалған. Жетілдірілген кремний болат парақтарды кесу желілері және 45° толық тіктелген қадамды тізе өзегін жинақтау техникасы қабылданған. Өзек аяқтары F класты бір бағытты шыны талшықты таспамен байланған және бекіту үшін өзек қамытында тесіктері жоқ тарту пластиналарының жаңа құрылымы қолданылады. Өзек беті эпоксидті шайырмен қапталған, ол ағып кету ағынының әсерін азайтады, магнит тізбегінің таралуын тиімді оңтайландырады және өзек шуын, жүктеме жоғалуын және жүктемесіз токты азайтады. Бұл тарату трансформаторының сыртқы түрін айтарлықтай жақсартады.
2500 кВА 11-ден 0,4 кВ-қа дейінгі құрғақ типтегі трансформатордың жоғары вольтты орамасы сегменттелген қабатты құрылымды қабылдайды, бұл орамның қабаттары арасындағы кернеуді айтарлықтай төмендетеді. Ол толтырғышы бар вакуумды құйылған эпоксидті шайыр арқылы қалыптасады, орамның ішкі жартылай разряд деңгейін төмендетеді және катушканың электрлік жұмысын жақсартады. Орамдық қабаттар арасындағы оқшаулау кернеуге төзімділікті арттыратын DMD эпоксидті шайырлы препрег матасын пайдаланады. Орам беті шыны талшықты тор матамен толтырылған, бұл катушканың соққы беріктігін жақсартады, тарату трансформаторының қысқа тұйықталуға төзімділігін арттырады. Орам ешқашан құрғамайды немесе жарылып кетпейді.
Төмен вольтты орам фольга құрылымын қабылдайды. Радиалды салқындату арналары жылуды тарату мүмкіндігін арттыру үшін катушкада қолданылады. 2500 кВА 11-ден 0,4 кВ-қа дейінгі құрғақ типтегі трансформатордың төмен вольтты орамасының қабаттары арасындағы оқшаулау үшін DMD эпоксидті шайырлы алдын ала жасалған матаны пайдаланады. Ұштары тығыздалған және эпоксидті шайырмен құйылған, нәтижесінде интегралды қатайтылған пішін пайда болады.
|
Аты |
2500 кВА 11-ден 0,4 кВ-қа дейінгі құрғақ типтегі трансформатор |
|
Номиналды сыйымдылық |
2500 кв |
|
Бастапқы кернеу |
11кВ |
|
Екіншілік кернеу |
0,4/0,415 кВ |
|
Оқшаулағыш материал |
Құйылған шайыр |
|
Векторлық топ |
Dyn11 Yyn0 |
|
Жүксіз жоғалту (P0) |
Тұтынушының талабы негізінде |
|
Жүктеменің жоғалуы (Pk) @ 120°C |
Тұтынушының талабы негізінде |
|
Кедергі кернеуі (Ұлыбритания) |
6% |
|
Оқшаулау класы |
F немесе H СЫНЫПЫ |
|
Салқындату әдісі |
ONAF ONAF |
Қорғаныс корпусы IP21
Трансформатор өзегі
Трансформатор орамасы
